5Х Fryer — обзор серии 5-ти координатных станков

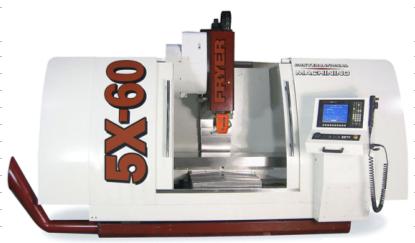

5 координатный обрабатывающий центр Fryer серии 5X
5-осевая серия Fryer 5X станков с наклонно-поворотной шпиндельной бабкой обеспечивает поворот 360° и наклон шпинделя 240°.
Наличие гибкого шпинделя идеально подходит для авиа- и машиностроения, а также для нефтяной промышленности, где вращение деталей не удобно.
Применяется ЧПУ Fryer 2100 с 5-ти осевым диалоговым управлением, 5-осевая технология Siemens, диалоговое меню программирования и многое другое.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Серия 5X
| 5X—60 | 5X—100 | 5X—120 | 5X—160 |
Стол | ||||
Перемещение по оси X, мм | 1525 | 2540 | 3555 | 4065 |
Перемещение по оси Y, мм | 760 | 890 | 1270 | 1270 |
Перемещение по оси Z, мм | 965 | 865 | 990 | 990 |
Перемещение по оси B, град | +/- 120° | |||
Перемещение по оси С, град | +/- 220° (360° Опция) | |||
Нагрузка на стол, кг | 1815 | 2270 | 2950 | 2950 |
Размеры стола, мм | 610х1855 | 760х2845 | 1016х3200 | 1016х4190 |
Т-образный паз, кол-во/мм | 5/18 | 5/18 | 5/18 | 5/18 |
Расстояние от основания станка до стола, мм | 812 | 890 | 890 | 890 |
Шпиндель | ||||
Двигатель | 25.0 HP (50 HP Опция) | |||
Скорость шпинделя, об/мин | 200 — 18,000 (10,000 Опция) | |||
Крутящий момент шпинделя, Нм | 68 при 3000 об/мин (135 при 1000 об/мин) | |||
Тип инструмента/конус | HSK 63F (63A Опция) | |||
Расстояние от торца шпинделя до стола (макс-мин.), мм | 1090-127 | 990-127 | 100-1090 | 100-1090 |
Расстояние от оси шпинделя до вертикальных направляющих, мм | 760 | 915 | 1270 | 1270 |
Автоматический сменщик инструмента | ||||
Число инструментальных позиций | 24 | |||
Время смены инструмента, сек | 3 | |||
Максимальный диаметр инструмента, мм | 76 | |||
Максимальная длина инструмента, мм | 305 | |||
Максимальный вес инструмента, кг | 4,5 | |||
Общие | ||||
Габариты станка, м | 4,3х2,5х2,8 | 4,6х3,8х3,7 | 6,6х3,8х3,7 | 7,6х3,8х3,7 |
Вес станка, кг | 9070 | 11790 | 15420 | 16780 |
