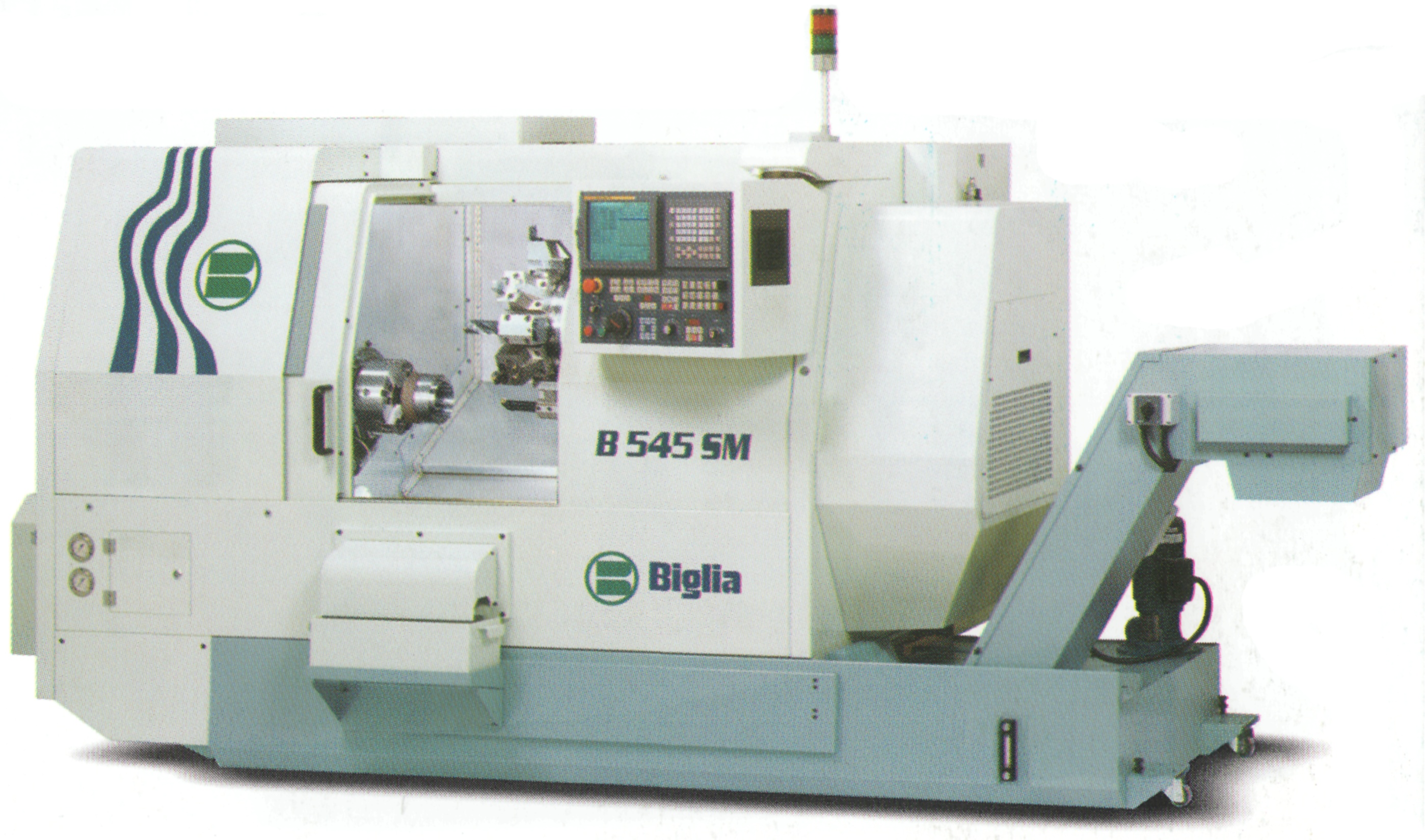

Токарный обрабатывающий центр Biglia B545
Компактные многофункциональные токарные обрабатывающие центры для обработки деталей небольших размеров в патроне и из пруткового материала.
Быстрые перемещения по осям Z и Х – 24 м/мин и 20 м/мин соответственно. Инструментальный диск жёсткой револьверной головки Biglia на 12 позиций вращается серводвигателем (время смены одной позиции – 0,15 сек.). Базовый токарный станок уже оснащён всем необходимым для выполнения широкого диапазона задач механической обработки. Модельный ряд включает 12 конструктивных исполнений, в том числе оснащённые вращающимися инструментами, контршпинделем с полной осью С и осью Y для полной обработки самых сложных деталей.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ B545
| Максимальный диаметр прутка | мм | 45/50* |
| Максимальный диаметр точения | мм | 220 |
| Максимальная длина точения | мм | 560 |
| Перемещение по оси Y | мм | 105 (+55/-50) |
| Главный шпиндель: скорость вращения | об/мин | 50-5000 |
| Диаметр патрона | мм | 162-210 |
| Мощность привода (50%) | кВт | 11 (15) |
| Контршпиндель: скорость вращения | об/мин | 50-5000 |
| Диаметр патрона | мм | 140-165 |
| Мощность привода (50%) | кВт | 7,5 (11) |
| Позиций инструмента | кол-во | 12 (все с приводом) |
| Вес, включая конвейер стружки | кг | 4900 |
| Габаритные размеры (В=202) | см | 424x200xB |
* опция
ВОЗМОЖНЫЕ ИСПОЛНЕНИЯ
B545 — Базовая модель, оснащённая автоматической задней бабкой
B545M — Вращающиеся инструменты и ось С главного шпинделя
B545S — Синхронизированный контршпиндель
B545SM — Вращающиеся инструменты, ось С главного шпинделя и контршпиндель с осью С
B545Y — Ось Y, вращающиеся инструменты и ось С главного шпинделя
B545YS — Ось Y, вращающиеся инструменты, ось С главного шпинделя, контршпиндель с осью С
