Обработка на токарном станке BLUETURN250 (450). Краткий обзор.

Обработка деталей на токарном станке.Технические характеристики BLUETURN250 (450).

Hessapp вертикальный токарный центр типBLUETURN 250BLUETURN 450
Рабочая зона
Максимальный диаметр обработки                           MM250400
Максимальный диаметр заготовки                            MM320450
Диаметр 3ажимного патрона                                      MM250400
Высота заготовки                                                         MM200220
Высота заготовки с 3ажимныM патроном                   MM350400
Рабочий ход
Ось X                                                                                MM340450
Ось Z                                                                                MM350450
Шпиндель
Внутренний диаметр подшипника                             MM110150
Голова шпинделя с цилинд. центровым посад, местом 0 MM170
Голова шпинделя с коротк. конусн. посад, Mестом   DINA 11
Номинальная скорость вращения                      1 / Mин.1.000575
Макс, скорость вращения                                   1 / Mин.7.0004.000
Мощность, рабочий цикл ED = 10 Mин.   (100% ED) кВт1831
(..% ED) кВт(40%) 24(30%) 45
Крутящий Mомент, рабочий цикл ED = 10 Mин.(100% ED)Нм                170514
(…% ED) Нм(40%) 220(30%) 750
Подача / ускоренное перемещение
Ускоренное перемещение ось -X                         M/мин6045
Ускоренное перемещение ось -Z                         M/мин3030
Ускорение по -X и -Z оси                                         M/с264
Сила подачи по -X и -Z оси                                          кН1012.5
Револьверная головка инструмента
Емкость1212
Диаметр установки инструмента                                MM4050
Макс, длина инструмента                                           MM200250

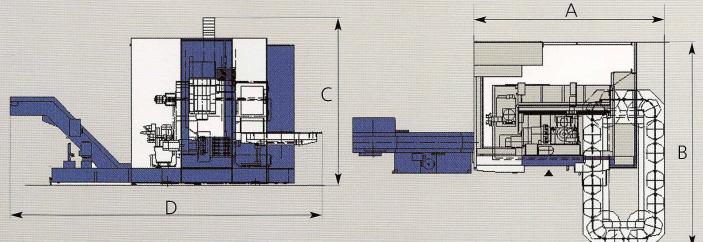

Габаритные размеры станков
Длинна [A] приблиз.                                                      MM3.3304.400
ширина [В] приблиз.                                                   мм3.7003.800
Высота [C] приблиз.                                                     MM2.9503.300
Общая длинна приблиз.                                           мм5.5007.000
Масса                                                                             кг10.00013.500

BLUETURN — токарная обработка в кратком обзоре.

Новая концепция:

  • компактный вертикальный токарный центр
  • простые, испытанные в работе узлы
  • высокая производительность

Наилучшая эргономика:

  • просторная рабочая зона
  • неограниченная свобода передвижений при обслуживании
  • большое окно для осмотра рабочей зоны

Надежные технологии:

  • высокая точность при продолжительной эксплуатации
  • надежность узлов и комплектующих
  • высокие стандарты качества

Опции:

  • гибкость
  • ориентировка на индивидуальные требования
  • гарантируют оптимальные результаты производства деталей на Вашем предприятии

Переналадка подачи заготовок:

  • автоматическая загрузка заготовок и разгрузка обработанных деталей станком
  • подвод детали с помощью стандартных буксирных колец
  • быстрая переналадка на обработку других диаметров деталей

Идеальные сроки поставки:

  • серийное производство
  • сертифицированные процессы производства
  • короткое время монтажных работ
  • короткие сроки установки и ввода в эксплуатацию
