ПОРТАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ WELE

Основные достоинства портального обрабатывающего центра WELE:

• На всех осях установлены ультра жесткие роликовые направляющие.

• Широкая дверь оператора. Легкость загрузки и выгрузки заготовок.

• Максимальная скорость подачи до 24 м/мин.

• Простая и надёжная система смены головок и инструмента в сочетании с функцией пятисторонней обработки делает данную серию станков самым эффективным оборудованием для обработки деталей средних и больших размеров в трех координатах с пяти сторон.

• Цельнолитая конструкция портала.



Портальные фрезерные станки серия PFW

Станки типа PFW-Т оснащены неподвижным порталом и гидростатически подвижным столом. Такая конструкция делает возможным свободное перемещение тяжелых заготовок. Благодаря двум стойкам создается стабильная каркасная рама, что также позволяет обрабатывать тяжелые детали. Удобное расположение оператора рядом с местом обработки созает для него всегда оптимальный обзор.

Фрезерные станки портального типа серии PFW — это высокопроизводительные универсальные станки для 5-сторонней (без смены зажима) обработки больших и тяжелых заготовок.

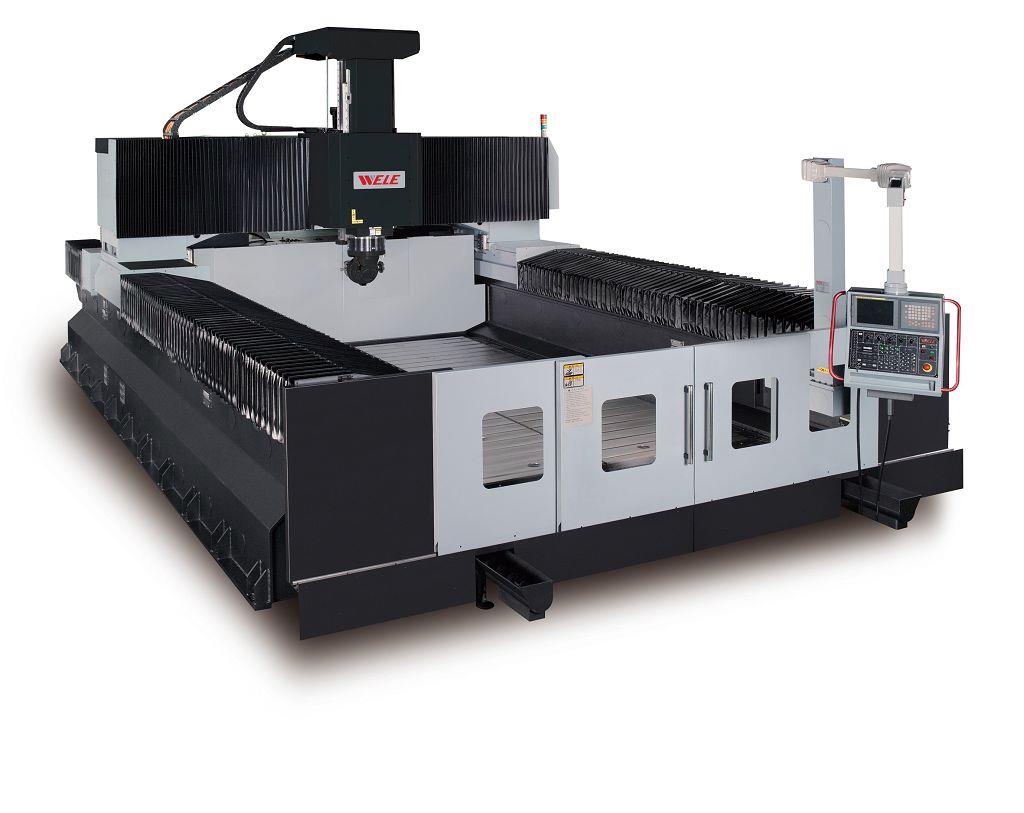

Портальные станки WELE с подвижной колонной серия MG

Максимальное перемещение по оси X составляет 20 000 мм, а по оси Y – 5000 мм.

Двойная механизированная подача и ШВП позволяют обеспечить перемещение по оси X до 6000 мм; механизм реечной передачи позволяет еще больше увеличить эту характеристику.

Опционально может быть установлена поворотная головка шпинделя, обеспечивающая одновременную пятистороннюю обработку, а также система автоматической смены головок.

Стол выдерживает заготовку весом 2500 кг/м, что подразумевает определенные требования к фундаменту.

Для оси X может быть установлен запатентованный механизм предотвращения потери хода.

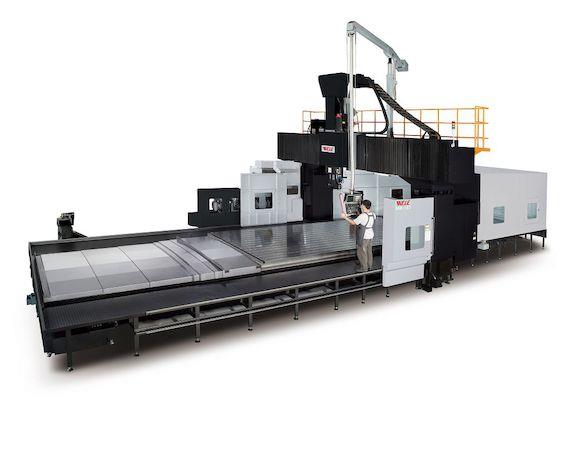

Портальные станки WELE с возможностью пятисторонней обработки серия MB

Полностью автоматическая система смены головок шпинделя, вертикальная и горизонтальная смены инструмента, функция пятисторонней обработки.

Перемещение по оси Z в стандартной комплектации составляет 1000 мм. Опционально оно может быть увеличено 1200 мм или 1400 мм.

Оптические линейки по осям X и Y в стандартной комплектации; по оси Z — опция.

Опционально может быть установлена удлинительная головка, 30-градусная головка и универсальная головка

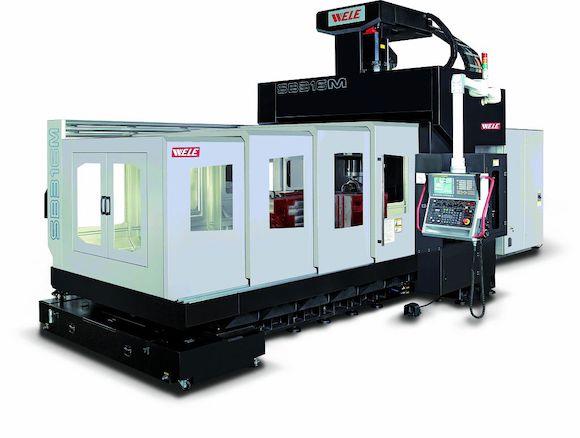

Портальные станки WELE серия SB

Простая и надёжная система смены головок и инструмента в сочетании с функцией пятисторонней обработки делает данную серию станков самым эффективным оборудованием для обработки деталей средних и больших размеров в трех координатах с пяти сторон.

Цельнолитая конструкция портала.

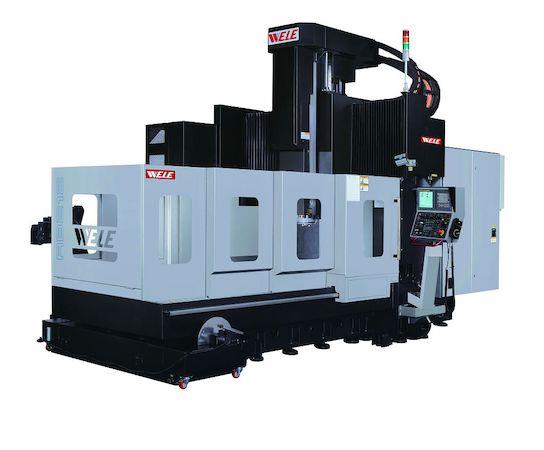

Портальные станки WELE серия RB

Разработан для высокоточной и высокопроизводительной обработки при тяжёлых условиях эксплуатации.

Наименьший в широкой линейке портальных станков WELE.

На всех осях установлены ультра жесткие роликовые направляющие.

Широкая дверь оператора. Легкость загрузки и выгрузки заготовок.

Максимальная скорость подачи до 24 м/мин.

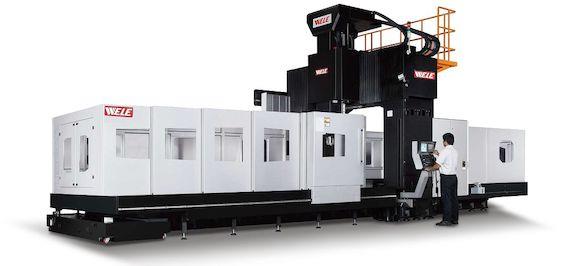

Портальные станки WELE серия LB



Самое экономичное оборудование для металлообработки в трех координатах.

Экономичная система смены головок и инструмента. Возможна опция пятикоординатной обработки. К ней прилагается рабочая система координат в пяти плоскостях.

Перемещение по оси Z в стандартной комплектации составляет 800 мм. Опционально оно может быть увеличено до 1000 мм, 1200 мм или 1400 мм.

Перемещение по оси X может быть расширено до 10 м.

Портальный фрезерный станок KEKEISEN PFW-RT

Портальный фрезерный станок KEKEISEN PFW-RT с управляемым сверлильно-фрезерным поворотным столом

 4-осевой поворотный стол с программным управлением в модели PFW-RT открывает дополнительные возможности применения в общем и энергетическом машиностроении. Несколько конструкционных размеров поворотных столов отдают должное разным потребностям в уровнях нагрузки.

Портальный фрезерный станок KEKEISEN PFW-DT

Портальный фрезерный станок KEKEISEN PFW-DT с двумя столами и высокопроизводительной фрезерной головкой

 Для повышения коэффициента использования в продаже имеются варианты станков с двумя столами PFW-DT.

Отдельные столы подаются в рабочее пространство попеременно. При необходимости они могут также соединяться и действовать синхронно, делая возможным, таким образом, обработку сверхдлинных заготовок.

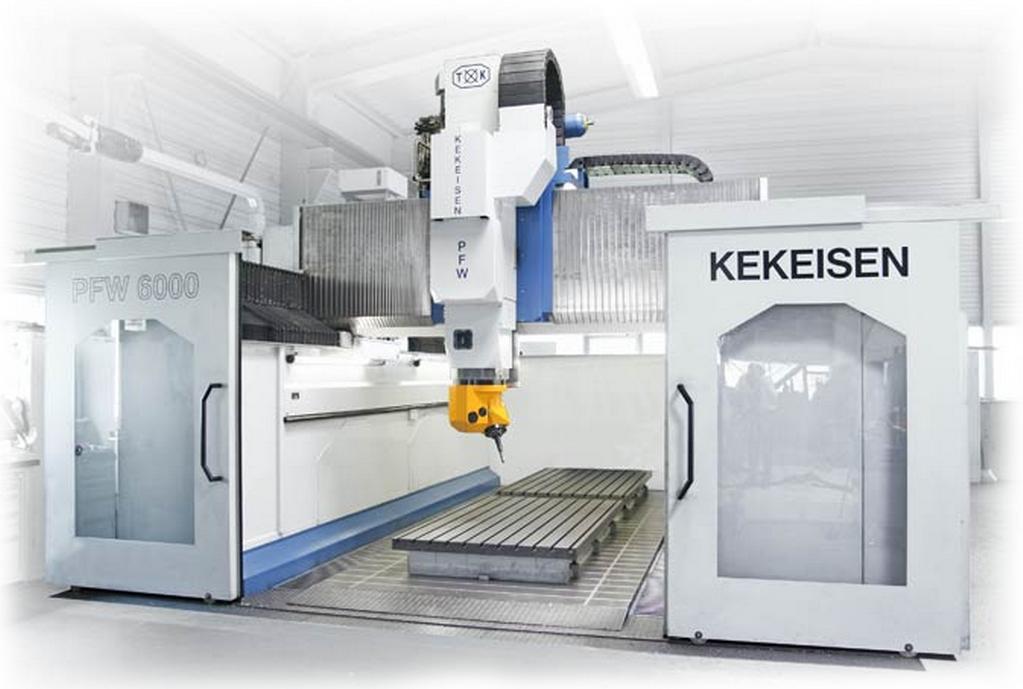

Портальный фрезерный станок KEKEISEN PFW

Портальный фрезерный станок KEKEISEN PFW с подвижным порталом и верхними направляющими



Портальные фрезерные станки типа PFW выпускаются в исполнении с подвижным порталом, схожим с аналогичным узлом подъемного крана, с верхним расположением направляющих. При работе заготовка неподвижна и не имеет, таким образом, влияния на динамику станка. Рабочее пространство хорошо доступно благодаря большим дверным проемам.
