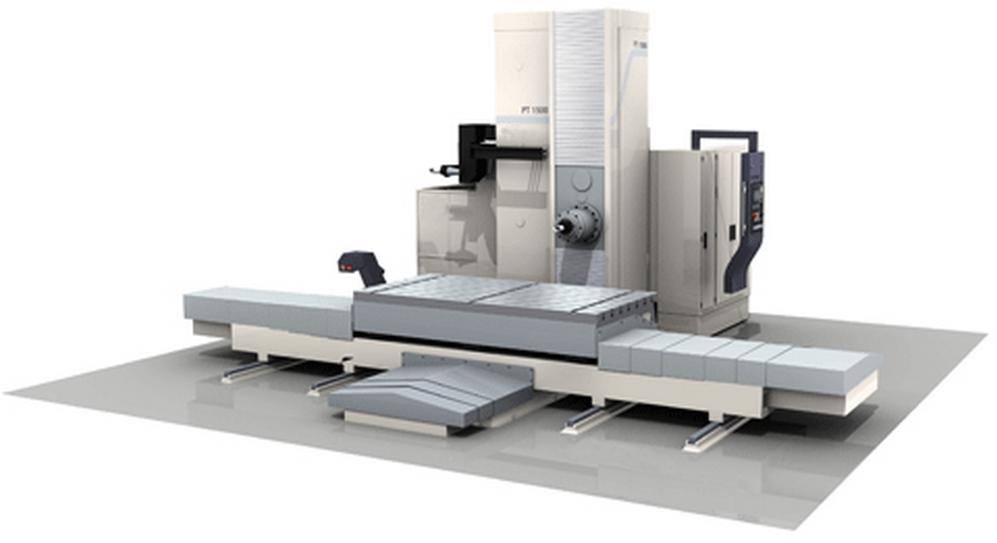

Горизонтально-расточные станки с планшайбой GIDDINGS & LEWIS серии PT

Горизонтально-расточные станки серии PT – самый правильный выбор для широкого спектра применений. Большая гибкость – самое выдающееся свойство этих станков. Благодаря использованию круглых столов или других эффективных принадлежностей, как 5-осевые фрезерные головки или программируемые борштанги, возможности применения серии РТ можно расширить еще больше.

Преимущества:

  • Большая нагрузка на стол для деталей весом до 40000 кг;
  • Жесткое основание для обработки в виде цельной стойки станка и станины;
  • Высокопроизводительный привод и системы направляющих обеспечивают жесткость выше среднего и высокие скорости перемещения 25 м/мин одновременно;
  • Модульная конструкция – выбирайте свойства модулей и параметры, которые соответствуют Вашим требованиям. На выбор предлагаются шпиндельные бабки трех вариантов в трех- или четырехступенчатом исполнении диаметром 130 или 155 мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Серия РТ





PT 1500

PT 1800

PT 1800

Ход по оси X

мм

3000

3600

4200

Ход по оси Y

мм

2100

Ход по оси Y (опция)

мм

2600/3100

2600/3100/3600

Ход по оси W

мм

1500

Ход по оси W (опция)

мм

2000/2500/3500

Скорость подачи/ускоренного хода

м/мм

25 м/мин

Стол

Размер стола

мм

1500 x 3000

1800 x 3600

1800 x 4200

Допустимая нагрузка

кг

25,000

40,000

40,000

Шпиндель – Для всех горизонтально-расточных станков



три шпинделя

на выбор

Двух

скоростной

Четырех

скоростной

Четырех

скоростной

Диаметр

мм

130

130

155

Скорость

об/мин

4,000

3,500

3,500

Мощность

кВт

30/45

30/45

37/56

Крутящий момент

Нм

1108/1662

4120/6190

5080/7695

Ход по оси Z

мм

800

1000

1250



Применения

Производительность и универсальность – по этим параметрам горизонтально-расточные станки фирмы MAG лидируют на рынке.

Стабильность расточных станков дает возможность обработки на самых тяжелых режимах. Возможны разные виды высокопроизводительной обработки, включая обработку нержавеющей стали при 75 кВт торцовой фрезой 25 см.

Программируемые борштанги и 5-осевые фрезерные головки делают станки еще более универсальными и уменьшают количество инструмента, позволяя выполнять операции точения. Дополнительное оснащение еще больше увеличивает спектр применения станков.

Oпции

Опции для горизонтально-расточных станков повышают производительность благодаря расширенным возможностям обработки автоматизации. Точение, торцевание и контурная обработка обеспечиваются 5-осевыми головками и программируемыми борштангами, это ведет к уменьшению числа установов, сокращению времени цикла и снижение расходов на инструменты.

Опции HBM (горизонтально-расточных станков):

• 5-осевые головки и программируемые борштанги.

• Угловые головки для контурной обработки.

• Охлаждение под высоким давлением через шпиндель.

• Инструментальные магазины большой вместимости.

• Интегрированное измерение инструментов и деталей.

• ЧПУ: Siemens, Fanuc или Heidenhain.
