Горизонтально-расточные станки серии МС Giddings & Lewis
Обрабатывающие центры GIDDINGS & LEWIS Серия МС

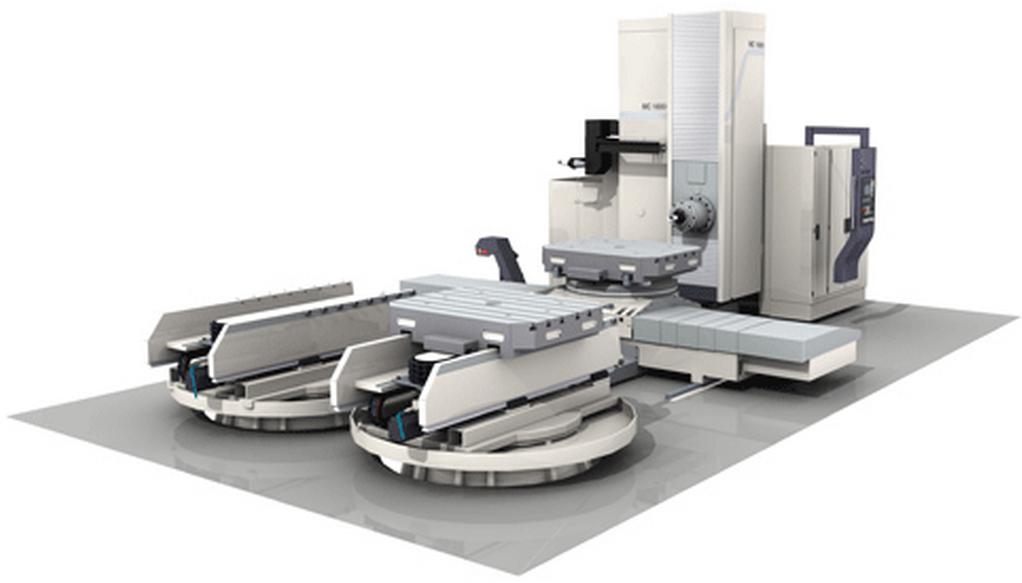

Серия MC объединяет возможности горизонтально-расточных станков с производительностью обрабатывающего центра. Автоматизируйте свое производство больших деталей и сокращайте вспомогательное время благодаря серийной системе смены палет на 2 палеты и устройству смены инструментов серии MC. Возможны также конфигурации с устройством смены палет на несколько палет.
Преимущества:
- Модульная конструкция позволяет Вам подобрать функции станка под Ваши требования. Вы можете выбрать из трех опций шпинделей – двух- или четырехскоростные, 130 или 155 мм диаметром;
- Надежная конструкция с монолитной станиной и суппортами из серого чугуна. Стабильное основание длля обработки обеспечивает превосходные результаты также и при самых сильных наргузках;
- Внутренние X-образные ребра жесткости стойки станка уменьшают деформацию и колебания;
- Высокопроизводительный привод и системы направляющих обеспечивают жесткость выше среднего и большую скорость перемещения 25 м/мин одновременно.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Серия МС
| MC 1250 | MC 1600 | ||
Ось X | мм | 2500 | ||
Oпция оси X | мм | 3600 | ||
Ось Y | мм | 2100 | ||
Oпция оси Y | мм | 2600 / 3100 | 2600 / 3100 / 3600 | |
Ось W | мм | 1500 | ||
Oпция оси W | мм | 2000 / 2500 / 3500 | ||
Подача/Ускоренный ход | мм | 25 м/мин | ||
Стол | ||||
Размер стола | мм | 1250 x 1250 | 1600 x 1600 |
|
Oпция стола | мм | 1250 x 1600 или 1250 x 1800 | 1600 x 2000 или 1600 x 2500 |
|
Макс. Нагрузка | кг | 15,000 | 25,000 |
|
Макс. нагрузка на паллету | кг | 7,000 | 15,000 |
|
Шпиндель для всех HBM |
| поставляются три разных | ||
Варианты шпинделя |
| Двух скоростной | Четырех скоростной | Четырех скоростной |
Диаметр | мм | 130 | 130 | 155 |
Скорость | об/мин | 4.000 | 3.500 | 3.500 |
Мощность | кВт | 30 / 45 | 30 / 45 | 37 / 56 |
Крутящий момент | Нм | 1108 / 1662 | 4120 / 6190 | 5080 / 7695 |
Ось Z | мм | 800 | 1000 | 1250 |
Применения
По производительности и универсальности расточные станки GIDDINGS & LEWIS не имеют себе равных.
Стабильность расточных станков дает возможность обработки на самых тяжелых режимах. Возможны разные виды высокопроизводительной обработки, включая обработку нержавеющей стали при 75 кВт торцовой фрезой 25 см.
Программируемые борштанги и 5-осевые фрезерные головки делают станки еще более универсальными и уменьшают количество инструмента, позволяя выполнять операции точения. Возможно дополнительное оснащение, которое еще больше увеличивает спектр применения станков.
Автоматизация
Широкий спектр средств автоматизации от расточного станка с устройством смены паллет и модулей из нескольких, объединенных между собой общим устройством смены паллет, станков и до комплексных систем с линейным объединением и комбинацией из вертикальных токарных обрабатывающих центров и расточных станков предлагает решения по автоматизации, которые повышают производительность Вашего оборудования также и при производстве крупными сериями.
Опции
Опции для горизонтально-расточных станков повышают производительность благодаря расширенным возможностям обработки автоматизации. Точение, торцевание и контурная обработка обеспечиваются 5-осевыми головками и программируемыми борштангами, это ведет к уменьшению числа установов, сокращению времени цикла и снижение расходов на инструменты.
Опции HBM (горизонтально-расточных станков):
• Головки для контурной обработки и программируемые борштанги.
• Угловые головки для контурной обработки.
• Охлаждение под высоким давлением через шпиндель.
• Инструментальные магазины большой вместимости.
• Интегрированное измерение инструментов и деталей.
• ЧПУ: Siemens, Fanuc или Heidenhain.
