Fryer TR Series — обзор 5-ти осевых металлобрабатывающих центров

5-ти координатный обрабатывающий центр Fryer серии TR

Особенностью 5-ти осевого станочного центра Fryer TR является наличие поворотно-наклонного стола для полной 5-ти осевой контурной обработки.

Станок создан на жёстких направляющих коробчатого типа серии Fryer MC, что обеспечивает исключительные рабочие характеристики.

Используя передвижной стол на качающихся опорах, центр предлагает возможность проведения 3-х или 5-ти осевой обработки.

Предлагается комплектация с ЧПУ Fryer 2100 с цифровыми приводами для 5-осевой обработки, 5-осевая технология Siemens, диалоговое меню программирования и многое другое.

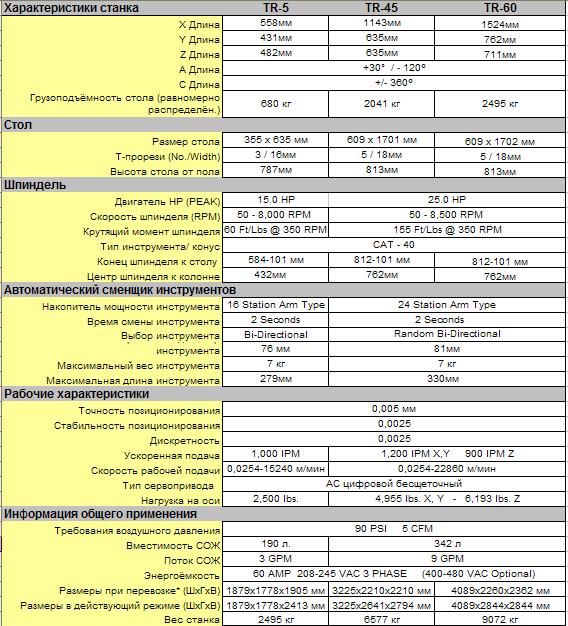

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Серия TR



TR30

TR45

TR-60

Стол
Перемещение по оси X, мм

762

1143

1524

Перемещение по оси Y, мм

457

635

762

Перемещение по оси Z, мм

558

635

965

Перемещение по оси A, град+110° / — 110°+120° / — 120°+110° / — 110°
Перемещение по оси C, град

+/- 360°

Нагрузка на стол, кг

1134

2040

2495

Размеры стола, мм

420х800

610х1295

610х1700

Т-образный паз, кол-во/мм

3/18

5/18

5/18

Расстояние от основания станка до стола, мм

762

812

812

Поворотный стол
Диаметр стола, мм

203

254

320

Нагрузка на стол, кг

118

145

227

Диаметр отверстия в столе, мм

30

70

110

Скорость вращения при наклоне, об/мин

16

16

16

Скорость вращения при вращении, об/мин

33

33

16

Шпиндель
Двигатель

25.0 HP (40.0 HP Опция)

Скорость шпинделя, об/мин

60-8,500 (10,000 и 12,000 Опция)

Крутящий момент шпинделя, Нм

210 при 350 об/мин (1085 с двигателем 40 HP)

Тип инструмента/конус

CAT — 40 (BT-40)

Расстояние от торца шпинделя до стола (макс-мин.), мм

736-177

965-254

1067-100

Расстояние от торца шпинделя до поворотного стола, мм

467-0

680-45

698-0

Расстояние от оси шпинделя до вертикальных направляющих, мм

457

635

762

Автоматический сменщик инструмента
Число инструментальных позиций

24

Время смены инструмента, сек

3

Максимальный диаметр инструмента, мм

94

81

Максимальная длина инструмента, мм

280

330

Максимальный вес инструмента, кг

7

7

Общие
Габариты станка, м

2,3х1,9х2,2

3,2х2,6х3,0

4,1х2,8х3,0

Вес станка, кг

4490

6577

9072
