Fadal VMC 6030 c ЧПУ GE Fanuc 18i-MB

Вертикальный обрабатывающий центр Fadal VMC 6030 c ЧПУ GE Fanuc 18i-MB

Ознакомиться с презентацией и видео возможностей станков

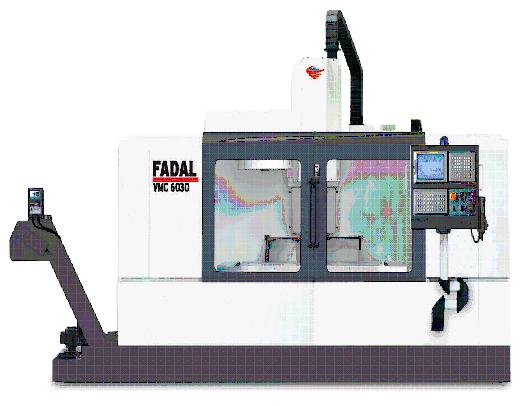

fadalvmc 6030 c d187d0bfd183 ge fanuc 18i mb Fadal VMC 6030 c ЧПУ GE Fanuc 18i MB

Спецификация модели 6030-18i

Рабочая зона
Перемещение по оси X (продольное) 1,524 мм
Перемещение по оси Y (поперечное) 762 мм
Перемещение по оси Z (вертикальное) 762 мм
Направляющие Интегрированные чугунные направляющие (X/Y/Z) закаленные и шлифованные
Стол
Размер стола 1,587.5 мм x 762 мм
T-обр. пазы (кол-во x ширина x шаг) 5 x 18 мм x 140 мм
Макс. нагрузка на стол 1,869 кгc
Расст. от основания станка до стола 914.4 мм
Перемещения
Скорость перемещения в режиме быстрого хода (X/Y/Z) 10.16 м/мин
Скорость подачи в режиме резания (X/Y/Z) 10.16 м/мин
Ходовые винты (X/Y) 44.45 мм диам.
Ходовой винт (Z) 38.10 мм диам.
Точность позиционирования** ± 0.010 мм
Точность повторяемости операций** ± 0.005 мм
Осевые двигатели, тяга двигателей (оси X и Y) Fanuc Beta 8i – 7,700 Н*
Осевой двигатель, тяга двигателя (ось Z) Fanuc Beta 12i – 14,500 Н*
Шпиндель
Расстояние от торца шпинделя до стола 137.7 мм – 901.7 мм
Расстояние от оси шпинделя до вертикальных направляющих 762 мм
Конус шпинделя No. 40
Передача крутящего момента Автоматическая механическая 2-х скоростная Vector Drive (2:1/1:2)
Скорость вращения шпинделя 10,000 об/мин (опционально 15,000 об/мин)
Двигатель привода шпинделя Fanuc Alpha 12/10000i ( Alpha 15/7000i опция “усиленный крут. момент”)
Мощность (стандартн. шпиндель 10000 об/мин) 11 кВт / 18 кВт*
Крутящий момент (стандартн. шпиндель) 140 Нм / 229 Нм*
Опция “усиленный крутящий момент” 10000 об/мин 22.2 кВт* / 282.7 Нм*
Автоматический сменщик инструмента
Число инструментальных позиций 24 системы DATC
Выбор инструмента Произвольный / Двунаправленный
Максимальный диаметр инструмента 76.2 мм
(без рядом стоящего инструмента) 114.3 мм
Максимальная длина инструмента 381 мм
Максимальный вес инструмента 6.8 кг
Общие
Требования к сжатому воздуху 5.5-8.3 бар, 0.42 м3/мин
(моментно)
Требования к электроэнергии 36 кВА (76 A @ 230 В), 3-фазы (50 Гц)
Система внутреннего охлаждения Cool Power шпиндель, шпиндельная бабка, ходовой винт осиY
Вес станка 7,711 кг
Станина Чугунная конструкция (база, колонна, седло, стол и шпиндельная бабка)
Размер занимаемой площади (ширина x глубина) 4,009.9 мм x 3,048 мм
