Fadal VMC-4525

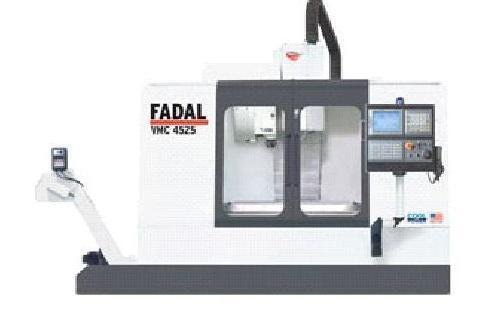

Вертикальный Обрабатывающий Центр FADAL VMC-4525

(BOX WAY — Модель повышенной эффективности)

Ознакомиться с презентацией и видео возможностей станков

fadal-vmc-45252

Станок предназначен для комплексной обработки деталей из различных материалов, в том числе из высоколегированных закаленных сталей с твердостью поверхности до HRC 58…60. Технические возможности станка обеспечивают высокую производительность и точность при любом типе производства: от единичного и опытного до крупносерийного. Станок данной модели нашел широкое применение практически во всех металлообрабатывающих производствах для изготовления сложных корпусных изделий, деталей со сложнопрофильными поверхностями, штампов, пресс-форм, литейной оснастки и др.

Основные технические характеристики

FADAL VMC-4525 (BOX WAY — Модель повышенной эффективности)

  • Размер стола………………………………………………………… 1370 мм х 635 мм
  • Пазы стола (кол-во, ширина, шаг)…………………………….. 5 х 18 мм х 125 мм
  • Максимальный вес на столе……………………………………. 1928 кг
  • Скорость подачи в режиме резания……………………………. 0,01-16 м / мин
  • Скорость подачи в режиме быстрого хода…………………….. 30 (X, Y) 18 (Z) м / мин
  • Продольное перемещение (Х)………………………………… 1143 мм
  • Поперечное перемещение (Y)………………………………… 635 мм
  • Вертикальное перемещение (Z)………………………………… 610 мм (813 – опция)
  • Расстояние от основания станка до стола………………………. 890 мм
  • Расстояние от торца шпинделя до стола………………………. 101,6 – 711,2 мм
  • Расстояние от оси шпинделя до верт. направляющих……….. 650 мм
  • Ориентация шпинделя………………………………………….. Электромеханическая
  • Выбор инструмента……………………………………………… Произвольный \ Двунаправленный
  • Точность позиционирования по осям…………………………. +/- 0,004 мм
  • Точность повторяемости операции……………………………. +/- 0,0015 мм
  • Скорость вращения шпинделя…………………………………. 10 000 об/мин (15000 – опция)
  • Емкость инструментального магазина………………………… 24 инструмента
  • Максимальный диаметр инструмента…………………………. 101,6 мм
  • Максимальный диаметр инструмента (без рядом ст. инстр) 152 мм
  • Максимальная длина инструмента…………………………… 381 мм
  • Максимальный вес инструмента………………………………. 7 кг
  • Тяговое усилие двигателей переменного тока…………………. 1727 кг
  • Мощность главного привода…………………………………… 16,8 кВт (22,4 – опция)
  • Вращающий момент…………………………………………….. 300 Нм (364 – опция)
  • Размер внутреннего конуса………………………………………… ВТ 40
  • Диаметр ходовых винтов……………………………………….. 40 мм
  • Требуемое давление воздуха…………………………………… 6 – 8 bar 0,42 м3\мин.
  • Электропитание…………………………………………………. 40 А \230 — 380 В \ 3 фазы
  • Система ЧПУ.………………………………………………………………. Fanuc 18 i
  • Габариты станка…………………………………………………. 4,0 м х 2,8 м х 3,2 м
  • Вес станка…………………………………………………………… 7 150 кг

Конструктивные особенности станка (базовое оснащение)

По своим конструктивным особенностям, повышенной жесткости и прецизионной точности, станок надежно работает как при черновом силовом фрезеровании, так и при чистовом строчном высокоскоростном фрезеровании.

  • Станок оснащен высокоэффективной, запатентованной системой термической стабилизации (Cool Power) ходовых винтов осей X, Y, Z и Шпинделя.
  • Вибропоглощающей станиной с ребрами жесткости, позволяющей при изменении окружающей температуры сохранять постоянство точностных характеристик, а при возникновении вибраций гасить их за счет демпфирующих свойств материала станины, изготовленной по особой технологии применяемой в аэрокосмической промышленности.
  • Автоматической, двухскоростной системой управления приводом главного движения шпинделя (Vektor Drive) позволяющей при меньшем потреблении эл. энергии достичь большей мощности и крутящего момента.
  • Упрочненные газопламенной обработкой и выполненные в виде цельной конструкции направляющие коробчатого типа (BOX WAY повышенной эффективности) усиленная версия, гарантируют высокое качество финишной обработки и длительный срок службы станка.
  • Станок оснащается серийными модулями ЧПУ Fanuc 18 i с соответствующей системой приводов и электронного оборудования.
  • Уже в базовой комплектации обороты шпинделя установлены 10,000 об/мин. и как опция 15,000.
