Горизонтально-расточные станки WELE серия HB

Два вида шпинделей: диаметром 110 мм (перемещение по оси W – 500 мм) и диаметром 130 мм (перемещение по оси W 700 мм).

Специальные гидростатические подшипники позволяют столу выдерживать большие нагрузки.

Шпиндель с редуктором в приводе, максимальная скорость вращения шпинделя 4000 об/мин, крутящий момент 1076 Нм; опционально устанавливается шпиндель с максимальной скоростью вращения 8000 об/ мин и крутящим моментом 600 Нм.

Запатентованный механизм предотвращения потери хода устанавливается на столы размером менее 1600×2000 мм, настолы размером более 2200×2500 мм устанавливаются два серводвигателя.

ГОРИЗОНТАЛЬНО-РАСТОЧНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ WELE

Горизонтально-расточные станки WELE предназначены для выполнения следующих операций: фрезерование плоскостей, пазов, уступов, в том числе, контурное фрезерование плоскостей; сверление, рассверливание, центрование и зенкерование отверстий; растачивание и развертывание отверстий; нарезание резьбы в отверстиях метчиками и резцом; обточка поверхностей, обработка кольцевых канавок и подрезка торцов планшайбой.

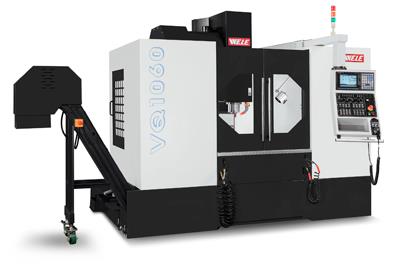

Вертикальный обрабатывающий центр WELE с линейными направляющими серия VQ 1060

Высокая скорость и общецелевая обработка. VQ машина подходит для обработки алюминиевых деталей.

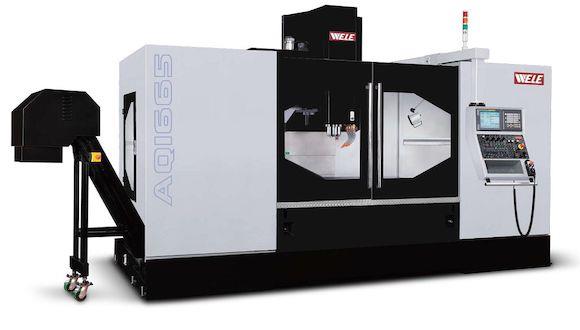

Вертикальный обрабатывающий центр WELE с направляющими качения серия AQ 65

Разработан специально для высокоскоростной обработки: быстрые перемещения на роликовых направляющих, быстрые отклики на системе подачи, высокоскоростной с прямым приводом шпиндель.

Оптимальное сочетание для обработки легких сплавов и алюминия.

Диапазон перемещения по оси Y до 650 мм, а по оси X – от 1200 до 1600 мм.

Скорость подачи достигает 48 м/мин.

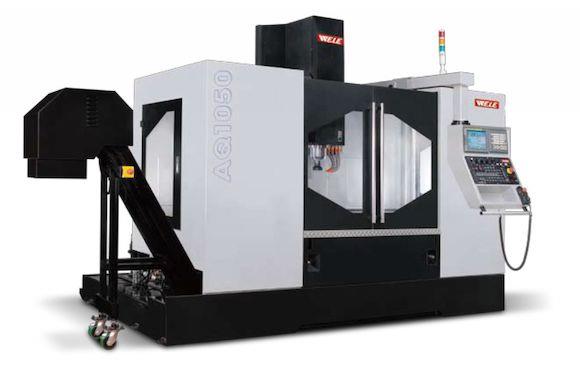

Вертикальный обрабатывающий центр WELE с направляющими качения серия AQ 50

Разработан специально для высокоскоростной обработки: быстрые перемещения на роликовых направляющих, быстрые отклики на системе подачи, высокоскоростной с прямым приводом шпиндель.

Оптимальное сочетание для обработки легких сплавов и алюминия.

Диапазон перемещения по оси Y до 650 мм, а по оси X – от 1200 до 1600 мм.

Скорость подачи достигает 48 м/мин.

Вертикальный обрабатывающий центр WELE с направляющими скольжения серия AA 65

Разработан для металлообработки общего назначения. Возможны варианты шпинделя с конусом #40 и #50, прямым приводом и приводом через редуктор.

Компактный дизайн: возможность перевозки в обычном контейнере.

Станина, колонна и шпиндельная бабка обработаны термически методом искусственного старения.

Более 56 поверхностей станка обрабатываются методом шабрения квалифицированными специалистами, что придаёт оборудованию отличную геометрическую точность.

Четыре усиленных направляющих скольжения по оси Y обеспечивают надежную поддержку заготовки.

Вертикальный обрабатывающий центр WELE с направляющими скольжения серия AA 90



Разработан для металлообработки общего назначения.

Шпиндель с #50-ым конусом и двухскоростным редуктором в приводе.

Станина, колонна и шпиндельная бабка обработаны термически методом искусственного старения.

Более 62 поверхностей станка обрабатываются методом шабрения квалифицированными специалистами, что придаёт оборудованию отличной геометрической точность.

Система двойного привода по оси Y обеспечивает высокие показатели жесткого резания.

На оси Y установлены две усиленные направляющие скольжения и две роликовые направляющие, что придает жёсткость и скорость на всей длине перемещения.

Тройной винтовой транспортер стружки, расположенный вдоль оси Y, эффективно удаляет стружку из рабочей зоны.

Вертикальный обрабатывающий центр WELE с направляющими скольжения серия AA 80





Разработан для металлообработки общего назначения. Шпиндель с #50 конусом и редуктором в приводе.

Станина, колонна и шпиндельная бабка обработаны термически методом искусственного старения.

Перемещение по оси Y=800 мм, жесткое крепление шпинделя.

Более 56 поверхностей станка обрабатываются методом шабрения квалифицированными специалистами, что придаёт оборудованию отличную геометрическую точность.

Четыре усиленные направляющие скольжения по оси Y обеспечивают надежную поддержку заготовки.

ВЕРТИКАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ Wele

Вертикальные обрабатывающие центры Wele разработаны для металлообработки общего назначения.

Стандартная комплектация вертикальных станков WELE:

Станина и колонна – цельнолитые, исполнены из высококачественного чугуна. Такая конструкция обеспечивает максимальные показатели при резке, а также снижает вибрацию до минимума. Стенки и усилительные ребра элементов несущей конструкции обеспечивают высокую жесткость обрабатывающего центра, исключают кручения и перекосы, которые могут отражаться на точности обработки. Все чугунные части получены методом ковки и сохраняют точность данного класса оборудования на долгий срок.
