MATSUURA V.Plus-1000 – вертикальный обрабатывающий центр

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

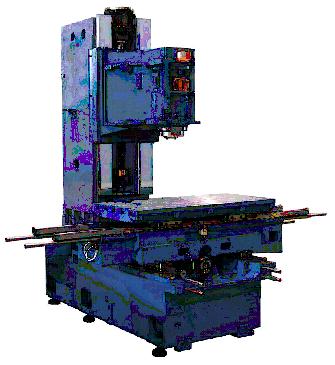

ДИНАМИЧЕСКИ ЖЕСТКАЯ СТРУКТУРА СТАНИНЫ

matsura1000 1 MATSUURA V.Plus 1000 вертикальный обрабатывающий центр

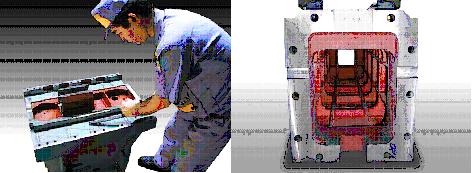

Цельнолитая станина станка, усиленная ребрами жесткости, спроектированная с момощью метода анализа конечных элементов (МКЭ). Два больших винтовых транспортера для удаления стружки, встроенные в станину, гарантируют оптимальное удаление стружки из рабочего пространства. Движение по осям X и Y осуществляется по шлифованным и упроченным предварительно напряженным направляющим с линейными роликовыми подшипниками.



matsura1000 21 MATSUURA V.Plus 1000 вертикальный обрабатывающий центр

СИСТЕМА НАПРАВЛЯЮЩИХ
matsura1000 3 MATSUURA V.Plus 1000 вертикальный обрабатывающий центр
Система состоит из двухопорных преднапряженных ШВП и износостойких закаленных и шлифованных направляющих линейного типа, обеспечивающих наряду с высокой жесткостью очень низкий уровень трения, что делает станок приспособленным как к жестким режимам резания (обдирка), так и к выполнению высокопрецизионной обработки. Каждая направляющая снабжена тремя безлюфтовыми каретками, которые несут на себе и обеспечивают перемещение осевого модуля (колонны, шпиндельной бабки, поворотного стола). Matsuura гарантирует параллельность направляющих в пределах 2 μм на всем перемещении по каждой оси.

РАБОЧАЯ ЗОНА И СТОЛ

matsura1000 41 MATSUURA V.Plus 1000 вертикальный обрабатывающий центр

Вертикальные обрабатывающие центры V.Plus-1000 имеют достаточно большие перемещения по осям и обладают одной из самых больших рабочих зон среди станков данного класса.

  • Перемещение по оси X: 1020 мм
  • Перемещение по оси Y: 550 мм
  • Перемещение по оси Z: 500 мм
  • Размер стола: 1150 х 550 мм

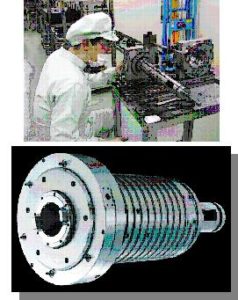

ШПИНДЕЛЬ 12,000 ОБ/МИН


matsura1000 52 238x300 MATSUURA V.Plus 1000 вертикальный обрабатывающий центр

V.Plus-1000 в базовой комплектации оснащается шпинделем со скоростью вращения 12,000 об/мин, который гарантирует отличное качество поверхности при чистовой обработке на больших скоростях и, одновременно с этим, обеспечивает достаточный крутящий момент на низких скоростях вращения, что позволяет осуществлять весь спектр резания. Благодаря исключительной точности исполнения достигается превосходная антифрикционная стабильность при тяжелых режимах резания. Предварительно заправленный смазкой мотор-шпиндель состоит из комбинированных керамико-стальных подшипников, интегрированного двигателя переменного тока Fanuc – асинхронного мотора на постоянных магнитах, охлаждаемого маслом из внешнего охлаждающего узла. Стандартный шпиндель имеет продолжительную мощность 15 кВт (22 кВт пиковая), и максимальный крутящий момент 187 Нм.

ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН НА 30 ПОЗИЦИЙ

matsura1000 6 MATSUURA V.Plus 1000 вертикальный обрабатывающий центр

Емкость стандартного инструментального магазина достаточна как для комплексной многоинструментной обработки, так и для создания многопозиционных наборов инструментов под разные управляющие программы. Кроме того, емкость магазина позволяет задействовать несколько инструментальных позиций под инструмент, используемый на тяжелых режимах резания. Инструмент с максимальным диаметром 175 мм, максимальной длиной – 350 мм и весом 10 кг может быть загружен в магазин и автоматически сменен. Время смены в режиме “от стружки – до стружки” составляет 3 секунды.

СИСТЕМЫ ЧПУ
matsura1000 7 MATSUURA V.Plus 1000 вертикальный обрабатывающий центр
V.Plus-1000 может быть оснащен системой G TECH-30i (на базе Fanuc 30i) или G TECH-840DI (на базе Siemens 840D)
