Обрабатывающий центр Fryer VB Series — вертикально фрезерное оборудование с ЧПУ

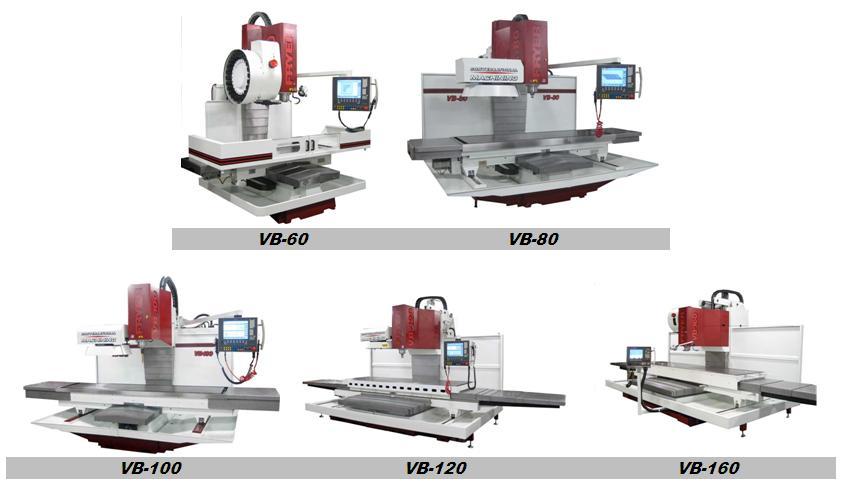

вертикальный обрабатывающий центр с чпу Fryer серии VB
Обрабатывающий центр вертикальный Fryer серии VB был создан как центр без защитных ограждений высокого качества обработки. Такой станок идеально подходит для производства и для использования в ремонтных мастерских. Открытый дизайн и его прочная конструкция позволяют с легкостью загружать большие детали. Чрезвычайно простая установка и программирование делают этот станок высокоэффективным. Станок оснащен впечатляющим набором стандартных функций, несравнимых ни с одним станком такого класса.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Серия VB
| VB-60 | VB-80 | VB-100 | VB-120 | VB-160 |
Стол | |||||
Перемещение по оси X, мм | 1525 | 2035 | 2540 | 3050 | 4065 |
Перемещение по оси Y, мм | 765 | 890 | 890 | 1020 | 1020 |
Перемещение по оси Z, мм | 710 | 660(865) | 660(865) | 1020 | 1020 |
Нагрузка на стол, кг | 1020 | 2700 | 2700 | 3000 | 3000 |
Размеры стола, мм | 610х 1855 | 765х 2365 | 765х 2845 | 1020х 3200 | 1020х 4200 |
Т-образный паз, кол-во/мм | 5/18 | 5/18 | 5/18 | 5/18 | 5/18 |
Расстояние от основания станка до стола, мм | 810 | 890 | 890 | 890 | 890 |
Шпиндель | |||||
Двигатель | 25.0 HP (40.0 HP Опция) | ||||
Скорость шпинделя, об/мин | 60 — 8,000 (10,000, 12,000 Опция) | ||||
Крутящий момент шпинделя, Нм | 210 при 350 об/мин (275 при двигателе 40 HP) | ||||
Тип инструмента/конус | CAT 40 или BT-40 (Опция Конус 50) | ||||
Расстояние от торца шпинделя до стола (макс-мин.), мм | 760-50 | 760-100 | 760-100 | 1170-100 | 1170-100 |
Расстояние от оси шпинделя до вертикальных направляющих, мм | 775 | 915 | 915 | 1065 (1220) | 1065 (1220) |
Автоматический сменщик инструмента | |||||
Число инструментальных позиций | 20 (24 Опция) | ||||
Время смены инструмента, сек | 7 (3 Опция) | ||||
Максимальный диаметр инструмента, мм | 105 | ||||
Максимальная длина инструмента, мм | 380 | ||||
Максимальный вес инструмента, кг | 6 | ||||
Общие | |||||
Габариты станка, м | 4,3х2,5х 2,8 | 5,6х2,8х 2,8 | 6,1х2,8х 2,8 | 6,6х3,0х 2,9 | 7,6х3,0х 2,9 |
Вес станка, кг | 6800 | 8400 | 9300 | 14500 | 16800 |
