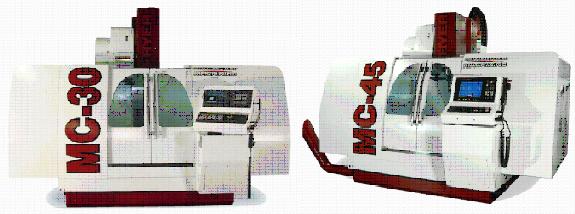

Фрезерные вертикальные станки с ЧПУ Fryer MC-30, MC-45, MC-60, MC-100 —

вертикальный обрабатывающий центр с чпу Fryer серии MC

Вертикальный обрабатывающий центр Fryer серии MC лучший в своем классе. Особенность конструкции:

  • Направляющие коробчатого типа, разработанные для работ под высокой нагрузкой;
  • Скоростной магазин с 2-х захватной рукой на 24 инструмента;
  • Быстрые перемещения 30 м/мин;
  • Шпиндель 8500 об/мин – 18 кВт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Серия MC



MC-30

MC-40

MC-45

MC-60

MC-80

MC-100

Стол
Перемещение по оси X, мм

765

1020

1145

1525

2035

2540

Перемещение по оси Y, мм

460

510

635

765

900

900

Перемещение по оси Z, мм

560

740

635

715

(965)

765

(865)

765

(865)

Нагрузка на стол, кг

1135

1360

1590

2050

2500

2500

Размеры стола, мм

420х

800

510х

1020

610х

1300

610х

1700

765х

2365

765х

2850

Т-образный паз, кол-во/мм

3/18

5/18

5/18

5/18

5/18

5/18

Расстояние от основания станка до стола, мм

765

900

900

815

900

900

Шпиндель
Двигатель

25.0 HP (40.0 HP Опция)

Скорость шпинделя, об/мин

60 — 8,500 (10,000, 12,000 Опция)

Крутящий момент шпинделя, Нм

210 при 350 об/мин (275 при двигателе 40 HP)

Тип инструмента/конус

CAT 40 (CAT 50 Опция) (BT Опция)

Расстояние от торца шпинделя до стола (макс-мин.), мм

635-80

815-80

740-100

815-100

865-100

865-100

Расстояние от оси шпинделя до вертикальных направляющих, мм

460

535

660

765

915

915

Автоматический сменщик инструмента
Число инструментальных позиций

24

Время смены инструмента, сек

3

Максимальный диаметр инструмента, мм

80

Максимальная длина инструмента, мм

330

Максимальный вес инструмента, кг

7

Общие
Габариты станка, м

2,4х2,2х

2,3

2,8х2,2х

2,8

3,2х2,6х

2,8

4,1х2,8х

2,8

5,4х3,1х

2,9

6,1х3,1х

2,9

Вес станка, кг

4500

5500

6600

9000

10500

11800
