DVH250iDuo – вертикально-токарный станок Hessapp

Вертикальный токарный станок DVH250iDuo



Ознакомиться с презентацией работы станков

Просмотреть видео возможностей станков

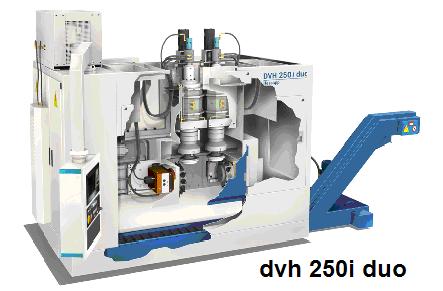

Базовая комплектацияhessapp dvh250i duo DVH250iDuo вертикально токарный станок Hessapp

Станина станка с усиленным ореберением как основа для узла суппорта, шпинделя, инструментального револьвера и вспомогательных агрегатов.
• Компактная, удобная для транспортировки и установки компоновка с монтажными элементами
• Анкерное крепление на фундаменте не требуется

Вертикальная шахта для сбора стружки по всей длине рабочей зоны.

Предохранительные приспособления

  • Звукоизоляция для оценочного уровня в LA leq = 78 dB(A) при обработке тестовой детали по DIN 45635.
  • Если при обработке Вашей детали из-за геометрии, как, к примеру, прерванный рез, возникает более высокий уровень шума, необходимо найти и принять совместные меры, которые могут привести к увеличению стоимости.
  • Ручная передняя защитная дверь с предохранительным окном.
  • Отверстие на предохранительном приспособлении позволяет произвести механическое подключение отсасывающей установки.

Освещение в рабочей зоне

Рабочая зона с двумя вертикально сверху расположенными моторшпинделями

  • Диаметр точения-/ наибольший диаметр изделия  max. мм 250/250
  • Высота детали в зажимном приспособлении  max. мм 240
  • Стационарный суппорт с двумя моторшпинделями перемещаются независимо друг от друга по оси Z.
  • Два инструментальных револьвера расположены на горизонтальных осях на станине станка.

Вертикальный суппорт, состоящий каждый из:
1 ось Z:
• Серводвигатель с цифровой настройкой (IP 54) и ШВП
• Ускоренный ход мм/мин 30000
• Линейные роликовые направляющие с масляной смазкой
• Линейная система измерения с пневматическим избыточным давлением

Моторшпиндели:

  • Номинальная- / максимальная скорость вращения мин-1 1000 - 6000
  • Мощность привода при 100 %нагрузки = кВт 21 - 21 при 40 % нагрузки = кВт27 - 27
  • Крутящий момент при 100 % нагрузки = Nm 200 при 40 % нагрузки = Nm 256
  • Передний диаметр подшипника (внутр) мм 100
  • Шпиндельная головка по DIN 55026 (короткий конус) размер A6:

• Компактный агрегат – прямой привод шпинделя с регулирующим устройством переменного тока главного привода

• Высокоскоростной подшипник главного шпинделя с консистентной смазкой на весь срок службы

• Датчик измерения пути (не требует техобслуживания) для нарезки резьбы / постоянной скорости реза

Горизонтальный суппорт для крепления одного инструментального револьвера в каждом , установлен на каркасе станка: Ось X:
• Серводвигатель с цифровой настройкой (IP 54) и ШВП
• Ускоренный ход мм/мин 45000
• Линейные роликовые направляющие с масляной смазкой
• Линейная система измерения с пневматическим избыточным давлением

Загрузочно-/ разгрузочный шаттл с NC-приводом
Для одновременной транспортировки 2 заготовок и 2 готовых деталей, расположен по центру на задней стороне станка под вертикальным суппортом, для прямой разгрузки и загрузки двух шпинделей,
Состоящий из:
• 1 шт встроенная консоль
• 1 шт линейный блок, горизонтальный, с NC кареткой
• NC-приводной двигатель
• Защита от перебега
Подготовлен для захвата детали

Агрегат охлаждения и фильтрации для обоих моторшпинделей
Пульт управления (IP 54) с панелью управления станка и ЧПУ в передней зоне станка.
Гидравлическая система соответствует директивам по DIN EN 982
Пневматическая система соответствует директиве по DIN EN 983
Таблички на станке – на русском языке или символами.

Страницы: 1 2 3 4 5
