DVH 250E – вертикально-токарный станок Hessapp

Вертикальный токарный обрабатывающий станок  DVH 250Е



Ознакомиться с презентацией работы станков

Просмотреть видео возможностей станков

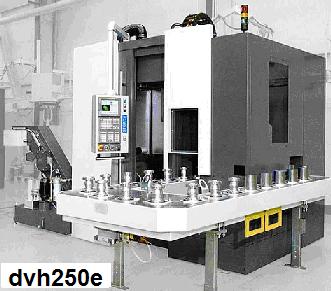

Базовая комплектацияhessapp dvh250e DVH 250E вертикально токарный станок Hessapp

Станина с усиленным оребрением как основа для узла суппорта, шпинделя, инструментального суппорта и вспомогательных агрегатов.

  • Компактная, удобная для транспортировки и установки компоновка
  • Анкерное крепление на фундаменте не требуется

Шахта для отвода стружки по всей длине рабочей зоны.

Предохранительные приспособления.

  • Звукоизоляция для оценочного уровня в LA leq = 78 dB(A) при обработке тестовой детали по DIN 45635.
  • Если при обработке Вашей детали из-за геометрии, как, к примеру, прерванный рез, возникает более высокий уровень шума, необходимо найти и принять совместные меры, которые могут привести к увеличению стоимости.
  • Ручная передняя защитная дверь с предохранительным окном.
  • Отверстие на предохранительном приспособлении позволяет произвести механическое подключение отсасывающей установки.

Освещение в рабочей зоне.

  • Рабочая зона с моторшпинделем сверху.
  • Диаметр точения-/ наибольший диаметр изделия max. мм 250/320.
  • Высота детали в зажимном приспособлении max. мм 350.
  • Поперечный суппорт и моторшпиндель составляет единый перемещающийся узел.
  • Инструментальный суппорт расположен стационарно на каркасе станка.

Поперечный суппорт:
Ось X:

  • Серводвигатель с цифровой настройкой и ШВП
  • Ускоренный ход мм/мин 60 000
  • Линейные роликовые направляющие с интегрированной линейной системой измерения длины

ось Z:

  • Серводвигатель с цифровой настройкой и ШВП
  • Ускоренный ход мм/мин 30 000
  • Линейные роликовые направляющие с интегрированной системой измерения

Моторшпиндель.

  • Номинальная- / максимальная скорость вращения мин-1 1000 -7000
  • Мощность привода при 100% нагрузки = kW 18 -18 при 40% нагрузки = kW 23 - 23
  • Крутящий момент при 100% нагрузки = Nm 170  при 40% нагрузки = Nm 220
  • Передний диаметр подшипника (внутр) мм 100
  • Шпиндельная головка по c цилиндрическим центровочным гнездом Ǿ170мм
  • Компактный синхронный шпиндель с воздушным охлаждением
  • Высокоскоростной подшипник главного шпинделя с консистентной смазкой на весь срок службы

Пульт управления с панелью управления станка и ЧПУ в передней зоне станка

Гидравлическая система

Таблички на станке на русском языке или символами

Электрика:

  • Рабочее напряжение 3 x 400 V, 50 Hz (+10 %, -5 %)
  • Тип формы сети TN
  • Станок конципирован для работы в промышленных сетях с классом предельных значений A по EN 50370-1.
  • Управляющее напряжение 24Volt
  • магнитное напряжение 24 Volt
  • В стандартном исполнении электрооборудование не присоединено к нулевому проводу. Приводные устройства оснащены внешним теплоотводом

Страницы: 1 2 3
