Станки с ЧПУ серий PFW, PFW-T: Двухстоечный продольно – фрезерный станок с ЧПУ, сверлильный станок с ЧПУ

kek logo Станки с ЧПУ серий PFW, PFW T: Двухстоечный продольно   фрезерный станок с ЧПУ, сверлильный станок с ЧПУ

Универсальный фрезерный станок по металлу для обработки крупногабаритных деталей с высокой точностью

kek 01 Станки с ЧПУ серий PFW, PFW T: Двухстоечный продольно   фрезерный станок с ЧПУ, сверлильный станок с ЧПУ

Двухстоечный продольно – фрезерный станок с ЧПУ серии PFW предлагает точную технологию производства при наивысшей гибкости и на продолжительной основе.

Станки данного типа это универсальные токарно фрезерные станки с ЧПУ и высокой производительностью, выполненные с особой конструкцией стола и рамы, для 5-сторонней обработки крупногабаритных деталей за один установ. Компактная конструкция станка не требует много места.

К тому же, кроме классической многосторонней обработки, при помощи поворотной фрезерной головки может быть выполнена обработка по диагонали. Современная технология машиностроения, рационально оптимизированная техника, высокая производительность и механизм автоматической смены инструмента делают эти универсальные фрезерные станки с ЧПУ выгодным вложением в обработку крупногабаритных деталей. Широкий спектр опций фрезерной головки и показателей оборудования делает возможным составлять подходящий универсальные фрезерный станок с ЧПУ для любой потребности.

kek pfw t1 Станки с ЧПУ серий PFW, PFW T: Двухстоечный продольно   фрезерный станок с ЧПУ, сверлильный станок с ЧПУ





Двухстоечный продольно – фрезерный станок с ЧПУ серии PFW-T с неподвижным порталом и подвижным, гидростатически управляемым столом. При этом передвижение детали с большим весом выполняется без рывков. Двойная стойка образует устойчивую раму, благодаря чему возможна тяжелая обработка. Рабочее место оператора, расположенное близко к месту обработки, делает возможным постоянное наблюдение за происходящим.

























kek pfw Станки с ЧПУ серий PFW, PFW T: Двухстоечный продольно   фрезерный станок с ЧПУ, сверлильный станок с ЧПУ

Двухстоечный продольно – фрезерный станок с ЧПУ серии PFW с рамой и верхним перемещением инструмента. Обрабатываемое изделие неподвижно и таким образом не оказывает никакого влияния на динамику станка. Благодаря большому дверному проему рабочее пространство удобно для доступа.





















В статье содержится информация про:

  • плоские направляющие
  • бесступенчатая поворотная головка
  • продольно-фрезерные станки
  • сверлильный станок с чпу

Фрезерный станок по металлу: Обзор продольно-фрезерных и фрезерных станков Kekeisen серий UBF, UBF-R, UFF

Продольно-фрезерные и фрезерные станки по металлу с ЧПУ и пультом управления

 Фрезерный станок по металлу: Обзор продольно фрезерных и фрезерных станков Kekeisen серий UBF, UBF R, UFF

Широкий спектр опций фрезерной головки и показателей оборудования делает возможным составлять подходящий фрезерный станок по металлу для любой потребности.

 Фрезерный станок по металлу: Обзор продольно фрезерных и фрезерных станков Kekeisen серий UBF, UBF R, UFF

Серия UFF – решение для обработки крупногабаритных изделий с высокой точностью. Станки по металлу.

Фрезерный станок по металлу с системой ЧПУ и пультом управления UFF-серии годится исключительно для четырехсторонней обработки очень больших и крупногабаритных изделий. Неподвижный стол также позволяет обработку тяжелых или негабаритных изделий с остающейся постоянной динамикой. Благодаря подвижной платформе оператор всегда имеет совершенное видение того, что происходит. Дополнительный второй пульт управления, расположенный перед станком, сокращает путь при часто сменяющемся местоположении оператора. Полное разделение между станиной и столом позволяет изменять в соответствии с потребностями, например, пролет плиты или со смещением для круглого стола.

Универсальная фрезерная головка с ее высокой производительностью, как и подвижное устройство смены инструмента, делают из этого токарно фрезерного станка по металлу сверхгибкий большой центр обработки изделий для мелкосерийного производства и производства отдельными сериями.

В статье содержится информация про:

  • настольный фрезерный станок по металлу купить

Kekeisen (Германия) – обзор станков и оборудования

Kekeisen  - обзор станков и металлообрабатывающего оборудования

Просмотреть перезентацию о работе станков

kekeisen11 Kekeisen (Германия)   обзор станков и оборудования

Фирма KEKEISEN (Германия) представляет ряд обрабатывающих центров следующих серий:

UBF – горизонтально обрабатывающий центр со стационарным столом размеры стола (опция) 840х2200 (960х2200), 840х2700 (960х2700), 840х3200 (960х 3200) , 840х3700(960х3700), 840х4200 (960х4200).

UBF-R – горизонтально обрабатывающий центр с поворотным столом. Размеры стола (опция) 1050х1050 (1400х1550), 1050х1250 (1550х1550), 1250х1400 (1550х1750)

UFF – горизонтально обрабатывающий центр с удлиненным столом. Размеры стола 1000х4200, 1000х5200, 1000х6200, 1000х8200, 1000х12200.

Станки UBF, UBF-R, UFF оснащены универсальной поворотной головкой для 4- координатной обработки, поворачиваемая вертикально/ горизонтально, а также вправо/ влево (ось А +/-90 градусов, ось В+/-градусов.)

PFW – координатно-фрезерный обрабатывающий центр портального типа с неподвижным столом с подвижным порталом. Размер стола (опция) 1900х4200 (2400х4200), 1900х5200 (2400х5200), 1900х6200 (2400х6200), 1900х8200 (2400х8200), 1900х10200 (2400х 10200).

PFW-T – продольно-фрезерный обрабатывающий центр с неподвижным порталом и подвижным столом. Размеры стола (опция) 1800х3000 (2200х3000), 1800х4000 (2200х 4000), 1800х5000 (2200х5000), 1800х6000 ( 2200х6000), 1800х7000 (2200х7000).

Станки серии PFW, PFW-T оснащены универсальной поворотной головкой, позво-ляющей вести обработку деталей с пяти сторон за один установ.



Презентация работы станков KEKEISEN

Презентация возможностей оборудования Kekeisen

keke1 Презентация работы станков KEKEISEN

Скачать документ (PDF)

keke2 Презентация работы станков KEKEISEN

Скачать документ (PDF)

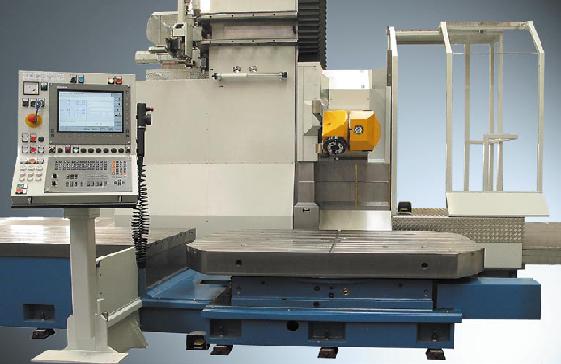

Продольно – фрезерные обрабатывающие центры Kekeisen UBF

Универсальный продольно – фрезерный станок обрабатывающий центр UBF фирмы Kekeisenkekeisen2 Продольно   фрезерные обрабатывающие центры Kekeisen UBF

Рабочая зона UBF 1600 UBF 2000 UBF 2500 UBF 3000 UBF 3500 UBF 4000
Ось Х продольная, мм 1600 2000 2500 3000 3500 4000
Ось Y поперечная, мм 1000 1000 1000 1000 1000 1000
Ось Z вертикальная, мм 1000 1000 1000 1000 1000 1000
Рабочая поверхность стола,мм 840х1800 840х2200 840х2700 840х3200 840х3700 840х4200
Нагрузка на стол, кг 5000 6000 7000 7000 7000 7000

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Базовая структура токарно фрезерного обрабатывающего центра

Стабильная, крутильно-жесткая стальная станина станка, шпиндельная бабка и суппорт из чугуна с шаровидным графитом. Закаленные и шлифованные направляющие в оси Y и Z с покрытыми пластиковым покрытием «контрнаправляющими». Специальные скребки для защиты от грязи по всем направляющим. Телескопические защитные кожуха обеих направляющих стола и под шпиндельной бабкой.
Регулируемая по пройденному пути и времени центральная смазка всех направляющих. Шпиндельная бабка с гидроуравновешиванием.

Стол
Стол из специального литья, Т-пазами 22мм по DIN650. Расстояние между пазами 140мм. 1 ведущий паз в середине стола Н7, остальные фиксационные пазы Н12

Фрезерный узел
Фрезерный узел с приводом главного шпинделя переменного тока 30кВт, (при 100% нагрузке) с 1 ступенью передач для 2 диапазонов скорости вращения и нейтрального положения. Базовое оснащение с диапазоном скоростей вращения шпинделя от 20 до 2000Об/мин. Скорость вращения шпинделя выбирается вручную с панели управления или автоматически через NC программу. Выравнивание скорости вращения через потенциометр

Шпиндель
Рабочий шпиндель с конусом SK50 и гидравлическим быстрым зажимом инструмента для хвостовиков инструмента по DIN 69871 (болт головки DIN69872). Ориентация шпинделя под сменщик инструмента и резьбонарезания без компенсационного патрона.

Приводы
Высокодинамичные цифровые сервоприводы трехфазного тока для осей Х, Y и Z в соединении со стабильными ШВП с преднатянутыми гайками и аксиальными подшипниками.
Ускоренный ход оси Х, Y и Z – 18м/мин, (начиная с UFB 3500, ось Х – 15м/мин)
Скорость подач можно (бесступенчато) регулировать на панели управления фрезерного обрабатывающего центра вручную или автоматически через программу NC. Выравнивание скорости подач через потенциометр.
Установка СОЖ
Установка СОЖ с баком 400л. Давление подачи регулируется бесступенчато через редукционный клапан в диапазоне от 1,5 до 8бар. Фильтрация СОЖ на двойном фильтре Purolator 60микрон.
Подача СОЖ через сопла вблизи шпинделя.

Системы измерения
Прямое измерение пути через инкрементальные системы измерения Heidenhain с цифровой индикацией позиции для осей X, Y и Z

ЧПУ и пульт управления
ЧПУ Heidenhain iTNC530 с 3+1 осями, 1 процессором с интегрированной PLC, TFT- плоский цветной монитор, 15дюймов, коротким временем обработки кадра, ввод программы в диалоговом формате Heidenhain или формате DIN/ISO, интерфейс передачи данных V.24/RS-232-C а также интерфейс Ethernet.
Программирование с графической поддержкой, в том числе и во время отработки программы. Объем памяти для сохранения программ на жестком диске 30Gbyte
Перемещаемый и поворачиваемый эргономичный пульт управления с интегрированной клавиатурой для работы в автоматике (ВА1 – режим работы 1) и в режиме наладки (ВА2 – режим работы 2). Индикация потребления шпинделя и электронный маховик в пульте управления.

Электрооснастка
Объемный электрошкаф с кондиционером (без фторхлоруглерода), установлен сверху на электрошкафу.
Условия подключения: сеть TN-S или TN-C с 3х400В переменного тока, 50Гц. Потребляемая мощность ок 50KVA. Управляющее напряжение 24Вольт = защита макс. 160А, подающая линия 4 х 50мм2
Исполнение по DIN EN 60 204 (VDE 0113) а также DIN EN 60 439.
2 люминесцентные лампы с защитой от брызг внутри обшивки.

Окраска
Стандартное исполнение двухкомпонентная краска RAL 7035 светло-серый
Станина, стол, транспортер стружки, кожух колонны и гидравлика RAL 5007 брильянтово –голубого. Фрезерная головка RAL 1007 хромово-желтый

Документация (количество)
1. руководство по эксплуатации с документацией по техобслуживанию
1. установочный чертеж станка с фундаментным планом
2. Гидросхемы, 2 Электросхемы
2. Руководства по ЧПУ
