Система ЧПУ GE Fanuc 18i MB5

Система ЧПУ GE Fanuc 18i MB5 – большие возможности, высокая надежность

Основанная на использовании передовых микросхем, ЧПУ Fanuc 18i является компактной, но мощной. Преимущества точной, высокопроизводительной цифровой системы отражаются в каждой сделанной детали. Своим гарантийным сроком в 2 года и средним временем наработки на отказ в 14 лет ЧПУ Fanuc 18i устанавливает планку надежности промышленных систем на новую высоту.

fr pr36 Система ЧПУ GE Fanuc 18i MB5Система оснащена дополнительными функциями, гарарующими максимум производительности:

  • функция обратного отсчета времени
  • компенсация точки центра инструмента
  • Определение положения режущей кромки в пространстве компенсация инструмента в режиме 3D
  • Обработка на высоких скоростях для лучшего качества деталей
  • Управление стойкостью инструмента для максимального использования станка
  • Пользовательские «B» макрокоманды для расширения уже существующих, предустановленных циклов или для создания новых
  • Программирование циклов для установленных на станке измерительных систем.

Любое проектирование крупных промышленных объектов сопровождается геодезическими услугами – анализом топографических планов и планированием систем коммуникации.

5-ти координатные станки серий SX, 5X, TR

Какой выбрать станок?

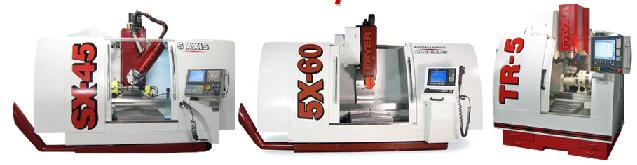

fr pr321 5 ти координатные станки серий SX, 5X, TR

серия SX




серия 5X

серия TR
  • Уникальный шпиндель с управляемым поворотом
  • Углы поворота ±90°
  • Обработка блока головок цилиндров
  • Обработка турбинных лопаток
  • Обработка многих поверхностей с одного установа
  • Инновационный шарнирный шпиндель полностью управляемый по 2-м координатам
  • Углы поворота по осям 360° и 240°
  • Крупногабаритные детали аэрокосмической отрасли
  • Доводка больших штампов
  • 2-х координатный поворотный стол
  • Углы поворота стола 360° и 120°
  • Для малогабаритных деталей сложной формы
  • Для медицинской техники


Далее про: 5-ти координатные станки серий SX, 5X, TR

В статье содержится информация про:

  • 5-ти координатный станок
  • 5 координатные станки
  • 5x станки
  • импорт станки Украина
  • координатные станки
  • станок чпу 5 -ти координатный

Токарные центры с наклонной станиной

Особенности токарных центрой серии SL

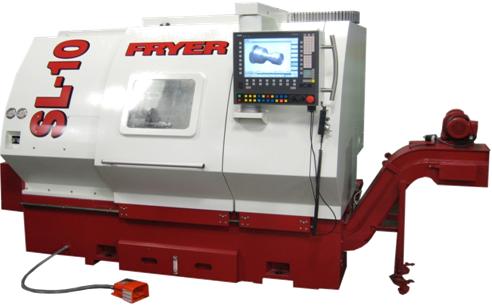

fr pr29 300x185 Токарные центры с наклонной станиной1. Наличие наклонной станины под углом 45º для наибольшей производительности:

  • Станки с реальным углом наклона станины в 45° обеспечивают заметно большую производительность чем у токарных станков с «уклоном».
  • Гидравлическая задняя бабка
  • Жесткие направляющие коробчатого типа
  • Прецизионный шпиндель
  • 2 модели на выбор:
  • - 200 мм патрон, мощность 22 кВт
  • - 250 мм патрон, мощность 29 кВт

Далее про: Токарные центры с наклонной станиной

Расточные станки с ЧПУ

Токарные расточные станки  с ЧПУ серии HB с большим перемещением пиноли:

  • шпиндель 22 кВт, 50-й конус
  • Перемещение пиноли 580 мм
  • большая расточная головка
  • возможность полного ручного
  • управления
  • Направляющие коробчатого типа
  • повышенной жесткости
  • 4-х позиционный индексный
  • стол
  • 2 модели на выбор с перемещениями по осям X,Y,Z
    • 1140 x 910 x 1320 мм
    • 1775 x 1215 x 1320 мм

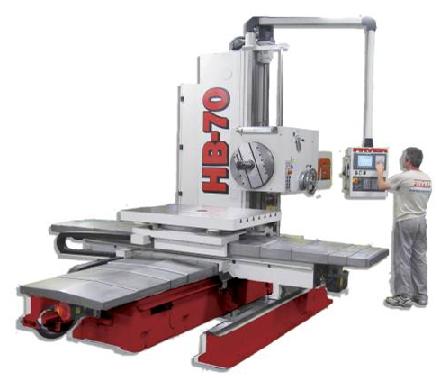

fr pr28 Расточные станки с ЧПУ

В статье содержится информация про:

  • расточной станок-купить
  • расточные станки с чпу

Обрабатывающие центры – горизонтально фрезерные станки, фрезерно расточные станки

Обработка на горизонтальных фрезерных станках / обрабатывающих центрах серии HR обеспечивают гибкий подход:fr pr27 Обрабатывающие центры   горизонтально фрезерные станки, фрезерно расточные станки

  • полное ограждение рабочей зоны (опционально)
  • Опция-коробка передач с возможностью развить крутящий момент до 1200 Нм
  • Магазин с 2-х захватной рукой на 24 инструмента
  • Конусы шпинделя 40 и 50
  • Опция -поворотный стол с планшайбой до 900 мм
  • 2 модели на выбор:
    • перемещения X,Y 1520 x 710
    • перемещения X,Y 2540 x 885

Обрабатывающие центры успешно выполняют роль горизонтально фрезерных станков и работу фрезерно расточных станков – представляют собой многофункциональное оборудование для металлообработки.

Рис. Обрабатывающий центр -

горизонтально фрезерный станок, фрезерно расточной станок.

На сегодняшний день развитие промышленных технологий предлагает заказчикам широкие возможности по возведению полимерных полов с самыми различными заданными свойствами и качествами. Также бетонные полы хорошо подходят для последующей укладки паркетной доски. В случае износа такого покрытия, как правило, дешевле его полностью заменить, чем ремонтировать.

Вертикальные обрабатывающие центры

Какой выбрать станок?

fr pr24 Вертикальные обрабатывающие центры

серия MC-E серия MC-P

Общие характеристики:

  • Экономичная серия
  • Магазин инструментов на 20 позиции
  • Количество опций ограничено
    Малые габариты

Станки за свою цену:

  • Жесткие и надежные направляющие коробчатого типа
  • Магазин на 20 инструментов с 2-х захватной рукой
  • Высокомоментный шпиндель 18 кВт с цифровым приводом
  • 8000 об/мин
  • Скорость перемещений 25 м/мин цифровые приводы
  • Компактные по занимаемой площади
    2 модели на выбор c перемещениями
    по X, Y, Z :
    760 x 455 х 555
    1015 x 505 х 735

Общие характеристики:

  • Производительная серия
  • Магазин инструментов на 24 позиции
  • Индивидуальная комплектация крупные габариты

Решение задач высокопроизводительной механообработки:

  • Направляющие коробчатого типа разработанные для работ под высокой нагрузкой
  • Скоростной магазин с 2-х захватной рукой на 24 инструмента
  • Быстрые перемещения 30 м/мин
  • Шпиндель 8500 об/мин – 18 кВт
  • 4 модели на выбор с перемещениями по X,Y,Z:
    – 760 х 635 х 635
    – 1140 x 635 х 635
    – 1520 x 760 х 710
    – 2540 x 885 х 710

Далее про: Вертикальные обрабатывающие центры

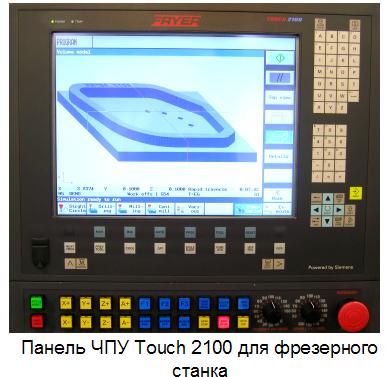

УЧПУ типа Fryer–Siemens Touch 2100

Легкое и быстрое программирование

fr pr171 300x293 УЧПУ типа Fryer–Siemens Touch 2100ЧПУ типа Fryer Touch 2100 это результат многолетнего сотрудничества станкостроителей и программистов.  Легкий в использовании сенсорный экран устраняет кнопки значительно упрощая работу. Диалоговый режим программирования разработан так, чтобы оператор мог освоить работу с ЧПУ интуитивно, после небольшого обучения.

Программное обеспечениe:

  • Возможность полного перехода на ручное управление с использованием маховичков и дисплея
  • Встроенные циклы: нарезание резьбы, нанесение фасок, радиусы
  • режим диалогового программирования
  • Программирование в в G и M кодах
  • 3D графика с увеличением и вращением изображения
  • режим подачи от электронного маховичка

Далее про: УЧПУ типа Fryer–Siemens Touch 2100

Станки токарные комбинированные серии ЕТ

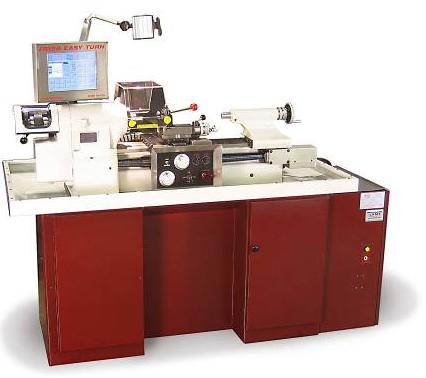

Станки токарные комбинированные серии ЕТfr pr121 300x266 Станки токарные комбинированные серии ЕТ

Станки токарные работают в ручном и ЧПУ режимах для выполнения максимального количества задач в условиях небольшого цеха

Ручной режим:

  • Маховики для для осей X и Z
  • Режим автоматического обучения

Режим ЧПУ

  • Простое меню
  • Встроенные циклы токарной обработки, подрезки торца, сверления и нарезания резьбы
  • 3D графика

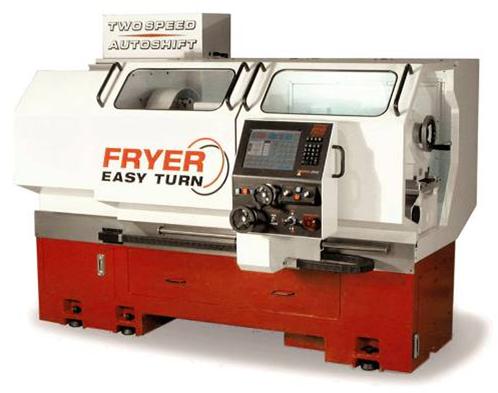

fr pr13 300x236 Станки токарные комбинированные серии ЕТХарактеристики:

  • РМЦ 1000 или 1500
  • Отверстие в шпинделе 50 или 88
  • Полное ограждение рабочей зоны
  • Задняя бабка в стандартном исполнении
  • Коробка передач автомат 2-х ступенчатая
  • 4 модели на выбор с максимальным диаметром устанавливаемой заготовки:

355, 455, 530,  635

fr pr14 300x186 Станки токарные комбинированные серии ЕТ

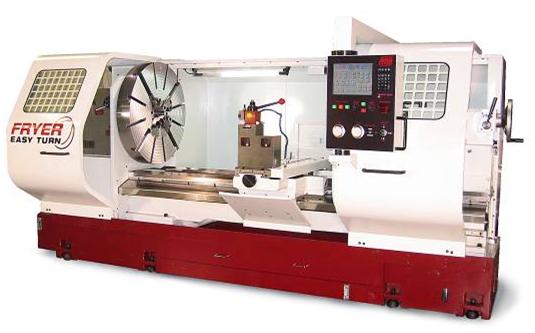

Токарная обработка при тяжелых режимах

Характеристики:

  • Большая станина шириной 500 мм
  • Суппорт с T- образными пазами
  • Большая задняя бабка конус №6
  • Шпиндель мощностью 22 кВт
  • 3 модели на выбор c максимальным диаметром устанавливаемой заготовки:

660 мм

760 мм

1015 мм

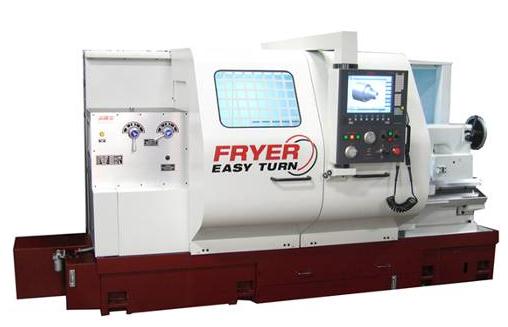

fr pr15 300x193 Станки токарные комбинированные серии ЕТСтанки токарные комбинированные серии ET крупногабаритные

Характеристики:

  • РМЦ 1520, 2030, 3045, 4060 мм
  • Отверстие в шпинделе диаметром 100, 150, 225, 300 мм
  • Мощность шпинделя 22 или 36 кВт
  • Револьверная головка 8 поз.
  • Приводной инструмент
  • Ось -C

Станки токарные комбинированные серии ЕТ сверхкрупногабаритные. Сверхкрупногабаритная токарная обработка.

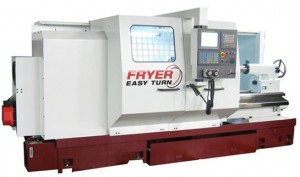

fr pr16 300x177 Станки токарные комбинированные серии ЕТХарактеристики:

  • Широкая станина 760 мм
  • Отверстие 152 мм
  • Гидравлическая задняя бабка
  • Диаметр винта
  • ШВП 80 мм
  • Усилие подачи 9000 кг
  • 3 модели на выбор с диаметром устанавливаемой заготовки:

1270 мм
1650 мм
2030 мм

  • РМЦ 1520, 2030, 3045, 4060, 5080, 6090 мм
  • Большие отверстия внутри шпинделя – 150, 225, 300, 405 мм
  • Мощность шпинделя в стандартная 36 кВт, опция 58 кВт
  • Высокий крутящий момент обеспечивается 3 ступенчатой КП

Опции доступные для всех станков токарных серии ЕТ

  • Резцедержка типа Dorian (4-х позиционная с быстросменными блоками на «ласточкином хвосте»). Дает возможность держать наготове большое количество заранее настроенного инструмента
  • 4-х поз. Резцедержка с электронным управлением
  • 8-ми поз. Автоматическая РГ
  • Автоматическая РГ с приводным инструментом
  • Конвейер удаления стружки
  • Ручные патроны 3, 4, 6 кулачковые
  • Гидравлический патрон
  • Цанговый патрон
  • Постоянный люнет
  • Гидравлическая задняя бабка
  • ЧПУ Fanuc

%D0%B4%D0%BC%D0%B7 %D0%BA%D0%BE%D0%BB%D0%BE%D0%BA%D0%BE%D0%BB Станки токарные комбинированные серии ЕТ

Промышленный туризм, это нечто не привычное для украинцев, так как это не связано с отдыхом и оздоровлением, как, например, провести отдых в Египте или на ближайшем Азовье. Однако руководителям предприятий не стоит бояться утсутствию спроса на объекты делового туризма и способствовать его развитию в регионе, поскольку положительный имидж сделает предприятие не только более узнаваемым, а продукцию продаваемой, но и позволит привлечь более высококвалифицированные кадры, способствовать привлечению инвестиций.

Фрезерные стандартные станки – какой выбрать?

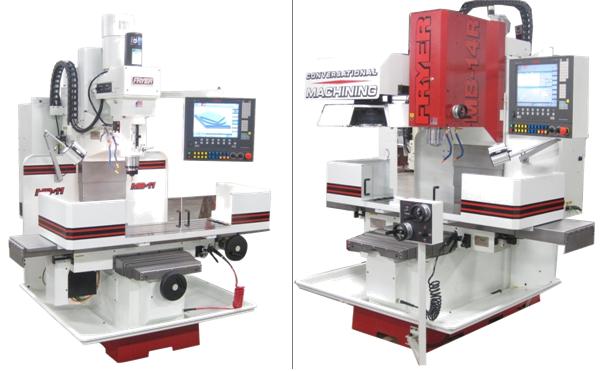

Стандартные фрезерные станки: MB-Q или MB-R. Какой выбрать?

fr pr10 Фрезерные стандартные станки   какой выбрать?

Далее про: Фрезерные стандартные станки – какой выбрать?

Основные отличия станков фирмы Fryer

1. Долговечность, обеспеченная направляющими коробчатого типа для повышенной жесткости.

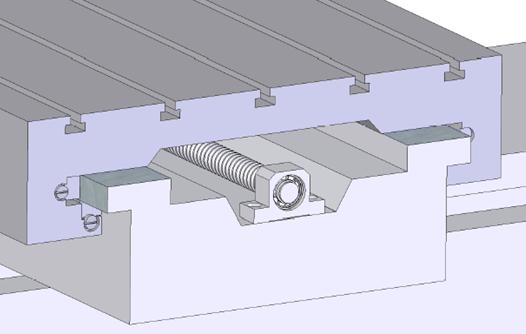

fr pr31 300x190 Основные отличия станков фирмы FryerНа всех станках Fryer используются направляющие коробчатого типа дающие повышенную жесткость и производительность. Коробчатые направляющие, благодаря поглощению вибраций, позволяют значительно увеличить стойкость инструмента в том числе и при жестких режимах резания.

2. Качество комплектующих – ключ к успеху в создании надежного станка. В компании Fryer уделяют постоянное внимание поиску лучших комплектующих для станков:

  • Чугунное сертифицированное литье Mehanite для коробчатых направляющий с целью минимизации искажений и увеличений размеров, вызываемых повышенными температурами.
  • Наносимое вручную антифрикционное покрытиеTurcite B на всех поверхностях подверженных трению
  • Высокоточные ШВП – класс точности C3. Гайка двойная, с возможностью выборки зазора
  • Шпиндельные подшипники ABEC 9-го класса выдерживают большие нагрузки с меньшим провесом.
  • Надежные и быстрые системы ЧПУ .

Далее про: Основные отличия станков фирмы Fryer
