Солдрим – Украина

• ЧПУ Fanuc 18 i-T, C цветным ЖК монитором 10.4″
• Полноразмерная алфавитно-цифровая клавиатура
• Панель оператора Biglia C экранными клавишами

ЗАЩИТА ОТ ПОВРЕЖДЕНИЙ (AIR BAG)

Данное программное обеспечение реагирует на внезапный скачок нагрузки, вызванный столкновением. Kак во время ускоренного перемещения, так и во время обработки. B случае столкновения, останавливается вращение шпинделя, оси отводятся друг от друга на несколько миллиметров (в зависимости от скорости перемещения). Таким образом, сила столкновения уменьшается, амортизируется. Внимание: данная функция не предотвращает столкновения!

SBS: ПРОГРАММНОЕ ОБЕСПЕЧEHИЕ СИСТЕМЫ БЕЗОПАСНОСТИ BIGLIA SAFETY SOFTWARE КОНТРОЛЬ СЛОМА ИНСТРУMЕНТА

Данное программное обеспечение контролирует давление резания инструментов (черновые инструменты, сверла с режущими пластинками, спиральные сверла). Таким образом, гарантируется надежная автоматическая обработка при малом участии оператора (опция).

MANUAL GUIDE: БЫСТРЫЙ И ПРОСТОЙ ПУТЬ K УВЕРЕННОМУ ПРОГРАММИРОВАНИЮ

Инновационное программное обеспечение MANUAL GUIDE обладает простым и интуитивно понятным графическим интерфейсом с многофункциональным графическим редактором. Широкий выбор циклов для токарных, фрезерных и расточных операций. Позволяет за короткое время создать полноценную сложную програм.у. 3D симуляция позволяет проверить созданную программу перед обработкой.

УСТРОЙСТВО ДЛЯ НАСТРОЙКИ ИНСТРУМЕНТА

Данная опция позволяет быстро и точно замерять инструмент. Резец подводится к щупу, значение коррекции автоматически сохраняется в таблицу корректоров, таким образом, уменьшая время настройки (опция).

НОВОЕ УСТРОЙСТВО ДЛЯ СБОРА И ВЫВОДА ДЕТАЛЕЙ

Новое автоматическое устройство сбора деталей может забирать детали, как из главного шпинделя, так и из противошпинделя. Из противошпинделя детали забираются вне времени обработки.

УПРАВЛЯЕМАЯ ЗАДНЯЯ БАБКА: СОКРАЩЕНИЕ ВРЕМЕНИ ЦИКЛА

Программируемая задняя бабка перемещается по отдельным направляющим и приводится в движение серводвигателем (ось B).

Особенно необходима данная опция для обработки валов, которые сначала центрируются и просверливаются, после чего для дальнейшей обработки укрепляются на задней бабке. Ее можно использовать как ось для одновременного сверления и точения (стандартное исполнение для B545-M-Y / B565-M-Y).

Жесткая револьверная головка Biglia на 12 позиций приводится в движение серводвигателем: вращение производится в двух направлениях, время смены позиций 0,15 сек. Большой плоскозубчатый редуктор гарантирует жесткость обработки. B модели с приводными инструментами все 12 поворотных резцедержателей могут работать как на главном шпинделе, так и на противошпинделе.

Обработка на противошпинделе с осью С с неподвижными и приводными инструментами с кулачками / патроном.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

• - Чугунная станина станка
• - Выдвижной шпиндель
• - Револьверная головка на 12 позиций
• - Устройство для сбора деталей и интерфейс для устройства подачи прутка
• - Инструментальная оснастка (оправки и втулки)
• - Конвейер удаления стружки
• - Двухцветная сигнальная лампа
• - Установка СОЖ
• - Электрошкаф с кондиционером

ОПЦИИ

• -Устройстводля настройки инструмента
• - Высокое давление СОЖ
• - Фильтр СОЖ
• - Конвейер для готовых деталей
• - Отделитель масла -Вытяжка тумана СОЖ
• - Контроль целостности инструменте SPS
• - Автоматическая дверь

СИНХРОНИЗАЦИЯ ДВУХ ШПИНДЕЛЕЙ

Данная опция необходима для передачи прутка без потери точности обработки и уменьшения времени обработки. Синхронизируется вращение и угловая позиция обоих шпинделей, позволяя зажимать круглые и многогранные детали без остановки вращения. Во время синхронизации на обоих шпинделях может быть изменена скорость и направление вращения, произведен останов либо старт шпинделей.

КОНТРОЛЬ НАГРУЗКИ ДВИГАТЕЛЯ ПРОТИВОШПИНДЕЛЯ

Благодаря контролю нагрузки двигателя противошпинделя (ось В) передача детали может происходить с требуемой надежностью. Если диаметр зажима слишком велик или слишком мал, деталь не отрезана или из-за стружки не срабатывает зажимная цанга, станок останавливается.

ЖЕСТКОЕ НАРЕЗАНИЕ РЕЗЬБЫ
Жесткое нарезание право- и левосторонней резьбы возможно как на главном, так и на противошпинделе, при помощи приводных осевых и радиальных инструментов.

ПОЛИГОНАЛЬНОЕ ТОЧЕНИЕ
Данная опция с приводным фрезодержателем позволяет производить полигональное точение и фрезеровку резьбы (рекомендованные материалы: латунь и сталь)

Диаграммы мощности и внутренний диаметр шпинделя

Главный шпиндель_______________________________Противошпиндель

Приводные инструменты

СЛЕДУЮЩИЙ ШАГ ВПЕРЕД В КОМБИНИРОВАННОЙ ТОКАРНО-ФРЕЗЕРНОЙ ОБРАБОТКЕ НА ТОКАРНЫХ СТАНКАХ С ЧПУ.

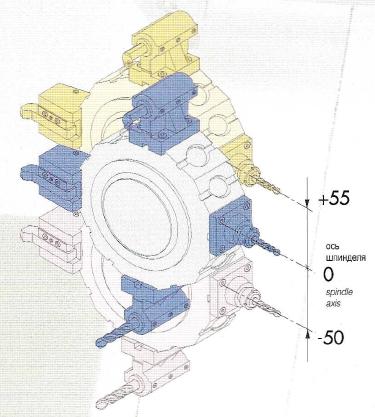

Ось С с приводными инструментами на токарных станках с ЧПУ является распространенной, но несколько ограниченной по своим возможностям, технологией обработки. На самом деле точение шпононочных канавок с высокой точностью, ровно отфрезерованные поверхности, минимальная шероховатость, идеальная плоскостность. сверление, нарезание резьбы вне центра не могут быть удовлетворительно произведены без оси Y, В моделях Y и YS вертикальная ось Y объединяет все преимущества токарного станка с ЧПУ и 4-х осевого обрабатывающего центра (x, Z, С, Y), Ход перемещения 105 мм и прочная конструкция являются лучшими в своем роде. В модели YS противошпиндель с осью С позволяет производить комплексную обработку в автоматическом режиме с обеих сторон детали. Основными преимуществами мультифункциональных токарных центров серии Y и YS являются:

• ПОВЫШЕННАЯ ТОЧНОСТЬ ДЕТАЛЕЙ

• УМЕНЬШЕНИЕ РАСХОДОВ

• УМЕНЬШЕНИЕ ВРЕМЕНИ ПРОСТОЯ

• ВЫСОКАЯ ГИБКОСТЬ И ФУНКЦИОНАЛЬНОСТЬ, ПОЗВОЛЯЮЩИЕ ЧУТКО ОТКЛИКАТЬСЯ НА ТРЕБОВАНИЯ РАЗВИВАЮЩЕГОСЯ РЫНКА.

ПРЕДЛАГАЕМЫЕ МОДЕЛИ СТАНКОВ:

В545 Y I В565 Y

• - 12-местная револьверная головка с приводом для каждой позиции
• - Главный шпиндель с осью C -Ось Y
• - Автоматическая задняя бабка

В545 YS I В565 YS

• - 12-местная револьверная головка с приводом для каждой позиции
• - Главный шпиндель с осью C -Ось Y
• - Противошпиндель с осью C

Обработки, возможные с осью Y:

1. Фрезерование плоскостей в несколько проходов
2. Несимметричная фрезеровка карманов (черновая – чистовая обработка)
3. Фрезерование отверстий и пазов
4. Резьбофрезерование
5. Сверление и фрезерование массивов отверстий
6. Фрезеровка шпоночных канавок с высокой точностью

В статье содержится информация про:

• обработка за один установ
• станки с осью y

Новые модели B545/В565 родились на базе экспериментальной серии B510. Таким образом, Biglia получила гамму универсальных высококачественных токарных центров, которые, благодаря своей особенно прочной конструкции и новой револьверной головке Biglia, предлагают нашим заказчикам:

• ЖЕСТКОСТЬ

• ТОЧНОСТЬ

• ВЫСОКУЮ СКОРОСТЬ ОБРАБОТКИ B комбинации с

• ВЫСОКОЙ НАДЕЖНОСТЬЮ

• ОЧЕНЬ КОНКУРЕНТОСПОСОБНОЙ ЦЕНОЙ

Внедрение концепции модульного построения позволяет нам предложить широкий выбор возможностей и функций, начиная с универсального точения до комплексной обработки с использованием приводных инструментов, противошпинделя и осей C/Y. Серия B545/В565 предлагается в 6 моделях для обработки прутка 45 или 65 мм и позволяет подбирать решения для каждой специальной задачи.

Для обработки прутковой заготовки компания СОЛДРИМ предлагает использовать автоматические податчики прутка SAMSYS.

ПРЕДЛАГАЕМЫЕ МОДЕЛИ СТАНОЧНОГО ОБОРУДОВАНИЯ:

В545 / В565

• - Автоматическая задняя бабка

В545 M / В565 M

• - 12-позиционная револьверная головка с приводом для каждой позиции
• - Главный шпиндель с осью С
• - Автоматическая задняя бабка

В545 S/В565 S

• - 12-позиционная револьверная головка
• - Противошпиндель

В545 SM / В565 SM

• - 12-позиционная револьверная головка с приводом для каждой позиции
• - Главный шпиндель с осью С
• - Противошпиндель с осью С

В545 Y/В565 Y

• - 12-позиционная револьверная головка с приводом для каждой позиции
• - Главный шпиндель с осью С -ОсьУ
• - Автоматическая задняя бабка

В545 YS /В565 YS

• - 12-позиционная револьверная головка с приводом для каждой позиции
• - Главный шпиндель с осью С -ОсьУ
• - Противошпиндель с осью С

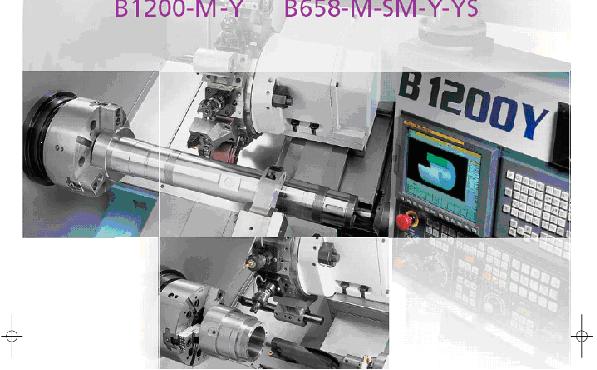

Токарно револьверный станок с ЧПУ c противошпинделем модели B658S, Biglia

Просмотреть презентацию и видео возможностей станков

Технические характеристики B 658 S

• Моторесурс станка 12-15 лет при двухсменной работе
• Рабочая зона

Точность позиционирования и повторяемость (гарант.) + 0,005 mm. + 0,002 mm.
- Максимальный диаметр прутковой заготовки 91 mm.
- Отверстие в трубе-тяге 93 mm.

• Главный шпиндель

- Максимальный диаметр устанавливаемой заготовки 490 mm.
- Максимальный обрабатываемый диаметр (со спец. блоком 41.03.37.00) – при наличии оси Y 600 mm.
- Максимальная длина точения  490 mm.
- Максимальная скорость 40- 4000 RPM (об/мин)
- Тип присоединительного конуса шпинделя 8″ ASA
- Мощность двигателя постоянная/начальная 15/22 Kw
- Усилие зажима в патроне от 5 до 30 Bar Max. daN 4965
- Мaксимальный диаметр патрона . 315 mm.
- Момент НИЗКАЯ скорость вращ. S1|S3 532|725 Nm
- Момент ВЫСОКАЯ скорость вращ. S1|S3 254|347 Nm

• Револьверная головка

Продольное перемещение (ось Z)
- Перемещение max. 675 mm.
- Диаметр ходового винта 40 mm.
- Максимальная скорость перемещения 24 m/min.
Поперечное перемещение (ось Х)
- Перемещение max. 255(260*) mm.
- Диаметр ходового винта 32 mm.
- Максимальная скорость перемещения 20 m/min.

• SUB-SPINDLE (противошпиндель)

- Максимальная скорость шпинделя 4000 RPM
- Тип присоединительного конуса шпинделя 5″ ASA
- Отверстие в шпинделе 45 mm.
- Внутренний диаметр передних подшипников 90 mm.
- Мощность(max) двигателя шпинделя (50% работы) 15 Kw

• Инструментальная система

- Размер державки квадратного сечения 25×25 mm.
- Размер державки круглого сечения 32-40 mm.

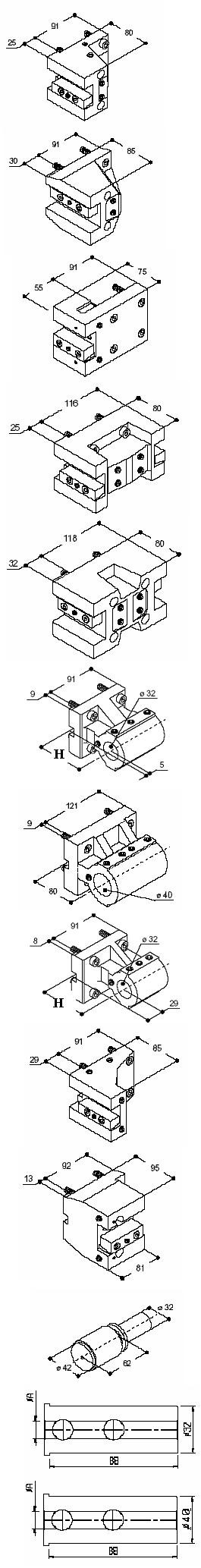

Стандартная комплектация инструментальной системы
Включает: 2 радиальные оправки 25×25 mm dwg. 10.88.16.00
2 токарных оправки dwg. 41.03.37.00
1 торцевая оправка 25х25 мм dwg. 10.88.09.00
2 двойных оправки для сверления диам. 40 mm dwg. 10.88.09.00
2 двойных оправки для сверления диам. 32 mm dwg. 10.57.75.00
1 переходная втулка 32х40 dwg. 41.14.10.14
1 переходная втулка 12х32 dwg. 41.14.10.01
1 переходная втулка 16х32 dwg. 41.14.10.02
1 переходная втулка 20х32 dwg. 41.14.10.03
1 переходная втулка 25х32 dwg. 41.14.10.04

• Гидравлическая система

Объем бака гидросистемы 45 liters
Мощность двигателя 1.5 Kw
Максимальное давление 40 Bar

• Система смазки  - Объем бака 3 liters
• Система охлаждения (СОЖ)

Объем бака 250 liters
Мощность двигателя 1.5 kW
Интенсивность подачи СОЖ 230 liters/min.
- 4 bar Помпа (70 л./мин)
- 7 bar Помпа (10 л./мин) – опция
- 18 bar Помпа (20 л./мин) – опция

• Общая потребляемая мощность 29 k
• Габариты и вес станка

- Высота 2100 mm.
- Ширина 1880 mm.
-Длина с конвейером для удаления стружки 4490 mm.
- Вес НЕТТО 6200 kg

• Электропитание 380-400V, 50 Hz
• Уровень шума: соответствует европейским стандартам ISO/DIN 4871.3: 66.3-69.3 дБ

Станок изготовлен для использования в тяжелых режимах с высокоточной обработкой.

——-
